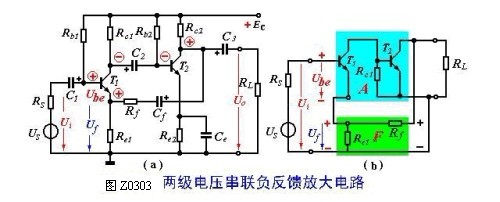

圖Z0303（a）為兩級電壓串聯負反饋放大電路，圖是它的交流等效電路方框圖。

1．反饋類型的判斷

（1）找出聯系輸出回路與輸入回路的反饋元件。圖Z0303（a）中Rf、Cf、Re1是聯系輸出回路與輸入回路的元件，故Rf、Cf、Re1是反饋元件，它們組成反饋網絡，引入級間反饋。

（2）判斷是電壓反饋還是電流反饋。

可用兩種方法來判別，一是反饋網絡直接接在放大電路電壓輸出端，故為電壓反饋；二是令Uo = 0，因Uf由Rf、Re1 對Uo分壓而得，故Uf= 0反饋消失，所以為電壓反饋；

（3）判別是串聯反饋還是并聯反饋。

由圖Z0303（a）可以看出：Ube = Ui - Uf 即輸入端反饋信號與輸入信號以電壓形式相迭加，故為串聯反饋，也可令Ui＝0，此時Uf仍能作用到放大電路輸入端，故為串聯反饋；還可以根據反饋信號引至共射電路發射極則為串聯反饋。

（4）判別反饋極性。

假定Ui為+，則經兩級共射電路放大后，Uo為+，經Rf與Re1 分壓得到的Uf也為+，結果使得放大電路有效輸入信號減弱，故為負反饋。

綜上判斷結果、該電路為電壓串聯負反饋放大電路。

2、反饋對輸出電量的穩定作用

放大電路引入電壓負反饋后，能夠使輸出電壓穩定。任何外界因素引起輸出電壓不穩時，輸出電壓的變化將通過反饋網絡立即回送到放大電路的輸入端，并與原輸入信號進行比較，得出與前一變化相反的有效輸人信號，從而使輸出電壓的變化量得到削弱，輸出電壓便趨于穩定。

可見，負反饋使放大電路具有了自動調節能力。電壓負反饋能夠穩定輸出電壓。

3、信號源內阻對串聯反饋效果的影響

由上面的討論可見，對串聯反饋Ube = Ui - Uf ，顯然，UI越穩定，Uf 對Ube 的影響就越強，控制作用就越靈敏。當信號源內阻Rs = 0時，信號源為恒壓源， Us就為恒定值，則Uf的增加量就全部轉化為Ube 的減小量，此時，反饋效果最強。因此，串聯反饋時，Rs 越小越好，或者說串聯反饋適用于信號源內阻Rs 小的場合。

4、放大倍數及反饋系數的含義

對電壓串聯負反饋電路， Xi = Ui， Xo = Uo，Xf = Uf 故：

AUf、FU，分別稱為閉環電壓放大倍數和電壓反饋系數。
