FET差分式放大電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-04

FET差分式放大電路的特點

輸入阻抗高,輸入偏置電流很小。

JFET構成的差分式放大電路:輸入電阻可達1012W,輸入偏置電流約為100pA數量級;

MOSFET差分式放大電路:輸入電阻則可達1015W,輸入偏置電流在10pA以下。

FET差分式放大電路的分析

FET差分式放大電路的電路結構、工作原理和分析方法與BJT差分式放大電路基本相同,并具有相同的電路特點,只不過是用FET的小信號模型來分析計算而已。

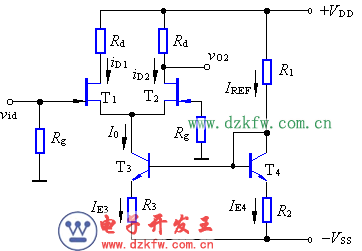

圖1

1所示為帶恒流源的JFET差分式放大電路。其中JFET T1T2是差分對管,BJT T3、T4R1、R2、R3組成恒流源電路,用于抑制共模信號。電路的動態指標計算類似于場效應管單極共源放大電路。由于該電路是單入-單出差分式放大電路,所以,其差模電壓增益為

式中gmT1T2的互導。

輸入電阻的計算與BJT構成的差分放大電路有所差別。由于場效應管的輸入電阻很大,柵極電流可忽略不計。同時,該電路的柵極有Rg電阻接地。所以,差模輸入電阻為

Rid»Rg
