抑制零點漂移的原理

作者:佚名    文章來源:本站原創    點擊數:1716    更新時間:2018-12-04

雙端輸出時

在圖1差分式放大電路中

溫度變化

®兩管集電極電流以及相應的

集電極電壓相同的變化

®在電路完全對稱的情況下,雙端輸出

(兩集電極間)的電壓可以始終保持為零

®抑制了零點漂移

盡管在實際情況下,要做到兩管電路完全對稱是比較困難的,但輸出漂移電壓仍將大大減小。

圖1

端輸出時

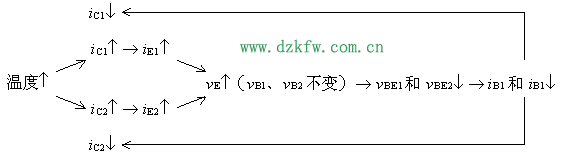

抑制零點漂移的作用也可以從另一方面來理解。由BJT的工作特性我們知道,溫度升高時,集電極電流會增加。由于電路中Re的存在,將對電路產生如下影響:

.





圖2

以上過程類似于分壓式射極偏置電路的溫度穩定過程。所以,即使電路處于單端輸出方式時,仍有較強的抑制零漂能力。 但由于Re上流過兩倍的集電極變化電流,其穩定能力比射極偏置電路更強。

關鍵

Re越大,抑制零漂能力越強。圖2中發射極采用電流源電路,其等效電阻更大,所以有更強的抑制零漂能力。

由于溫度變化或電源電壓波動,會對兩管集電極電流產生相同的影響,其效果相當于在兩個輸入端加入了共模信號。因此,當提高電路的共模抑制比時,也就提高了抑制零漂的能力。
