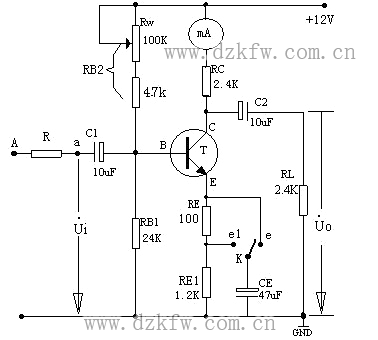

圖1為電阻分壓式工作點穩定的單管放大器實驗電路圖。它的偏置電路采用R_B1和R_B2組成的分壓電路，并在發射極中接有電阻RE，以穩定放大器的靜態工作點。當在放大器的輸入端加入輸入信號Ui后，在放大器的輸出端

圖1 單管放大電路

在圖1電路中，當流過偏置電阻RB1和RB2 的電流遠大于晶體管T的基極電流I_B時（一般5～10倍），則它的靜態工作點可用下式估算：

UCE＝UCC－IC（RC＋RE）

電壓放大倍數：

輸入電阻：；輸出電阻：R_O≈R_C。

由于電子器件性能的分散性比較大，因此在設計和制作晶體管放大電路時，離不開測量和調試技術。在設計前應測量所用元器件的參數，為電路設計提供必要的依據，在完成設計和裝配以后，還必須測量和調試放大器的靜態工作點和各項性能指標。一個優質放大器，必定是理論設計與實驗調整相結合的產物。因此，除了學習放大器的理論知識和設計方法外，還必須掌握必要的測量和調試技術。

放大器的測量和調試一般包括：放大器靜態工作點的測量與調試，消除干擾與自激振蕩及放大器各項動態參數的測量與調試等。
