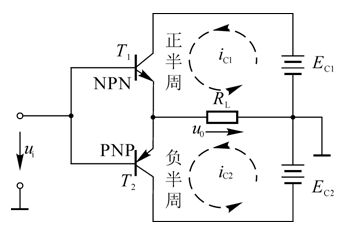

圖6-30所示是OCL乙類互補對稱放大電路，圖中，晶體管T₁是NPN型，T₂是PNP型，T₁和T₂的性能基本一致。兩個晶體管的基極和發射極彼此分別連在一起，信號由基極輸入從發射極傳送到負載上去。所以這個電路實際上是由兩個射極輸出器組成。靜態時，由于基極回路沒有偏流，兩個晶體管都處于截止?fàn)顟B(tài)，靜態集電極電流 ，所以電路工作在乙類狀態。

    有輸入信號時，在信號的正半周，T₁導通，T₂截止，電流 按如圖6-30中所示的方向流經負載R_L，在負載上產生輸出電壓的正半周，如圖6-31所示。在信號的負半周，T₁截止，T₂導通，電流i_C1按如圖6-30中所示的方向流經負載R_L，在R_L上產生輸出電壓的負半周，如圖6-31所示。在信號的一個周期內，T₁和T₂輪流導通，i_C1和i_C2分別從相反的方向流經R_L，因此在R_L上合成為一個完整的波形，因此稱為互補對稱式功率放大電路。由于這種電路的輸出端沒有耦合電容，所以又稱為無輸出電容電路，簡稱OCL電路。
    從圖6-31可見，雖然在負載上得到了一個完整的波形，但這個波形是失真的，失真發生在正半周與負半周的交接處，稱為交越失真，產生交越失真的原因是由于靜態時T₁和T₂均處于截止?fàn)顟B(tài)，無論是正半周的輸入信號還是負半周的輸入信號，只有當輸入電壓高于管子的死區電壓后，管子才會從截止?fàn)顟B(tài)進入放大狀態，因此就導致了交越失真的產生。
