電子愛好者必知二十個基本模擬電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-1-12

  對模擬電路的掌握分為三個層次:初級層次:是熟練記住這二十個電路,清楚這二十個電路的作用。只要是電子愛好者,只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

  中級層次:是能分析這二十個電路中的關鍵元器件的作用,每個元器件出現故障時電路的功能受到什么影響,測量時參數的變化規律,掌握對故障元器件的處理方法;定性分析電路信號的流向,相位變化;定性分析信號波形的變化過程;定性了解電路輸入輸出阻抗的大小,信號與阻抗的關系。有了這些電路知識,您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后,只要您愿意,受人尊敬的高薪職業--電子產品和工業控制設備的開發設計工程師將是您的首選職業。

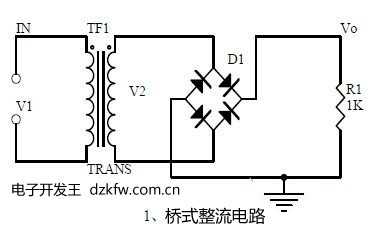

  一、 橋式整流電路



  1、二極管的單向?qū)щ娦裕?/P>

  伏安特性曲線

  理想開關模型和恒壓降模型

  2、橋式整流電流流向過程

  輸入輸出波形

  3、計算:Vo, Io,二極管反向電壓。

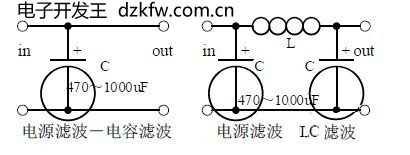

  二、 電源濾波器



  1、電源濾波的過程分析:

  波形形成過程:

  2、計算:濾波電容的容量和耐壓值選擇。

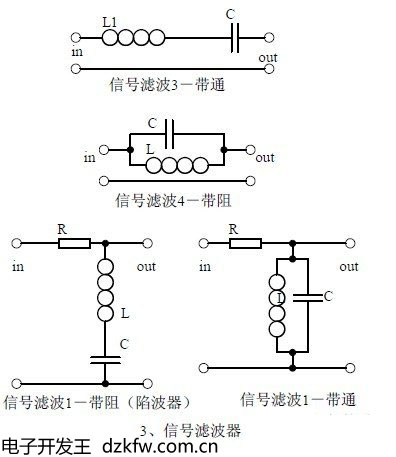

  三、 信號濾波器

  1、信號濾波器的作用:

  與電源濾波器的區別和相同點:

  2、LC 串聯和并聯電路的阻抗計算,幅頻關系和相頻關系曲線。

  3、畫出通頻帶曲線。

  計算諧振頻率。

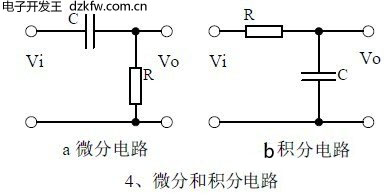

  四、 微分和積分電路



  1、電路的作用,與濾波器的區別和相同點。

  2、微分和積分電路電壓變化過程分析,畫出電壓變化波形圖。

  3、計算:時間常數,電壓變化方程,電阻和電容參數的選擇。

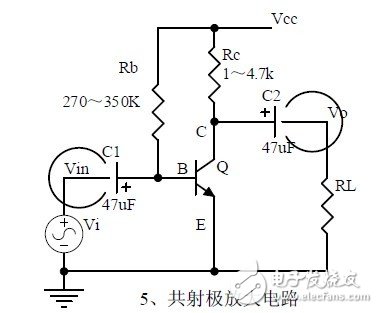

  五、 共射極放大電路

  1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。



  2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

  3、靜態工作點的計算、電壓放大倍數的計算。

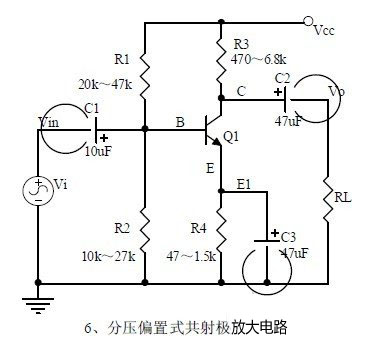

  六、 分壓偏置式共射極放大電路



  1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

  2、電流串聯負反饋過程的分析,負反饋對電路參數的影響。

  3、靜態工作點的計算、電壓放大倍數的計算。

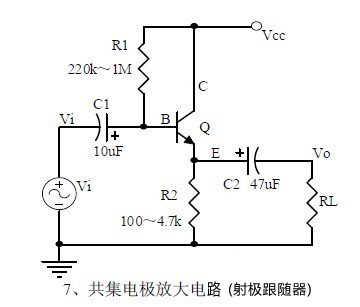

  七、 共集電極放大電路(射極跟隨器)



  1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗

  特點。

  2、電流串聯負反饋過程的分析,負反饋對電路參數的影響。

  3、靜態工作點的計算、電壓放大倍數的計算。

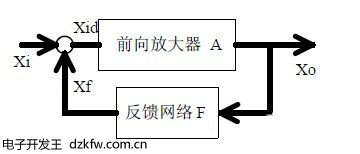

  八、電路反饋框圖



  1、反饋的概念,正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。

  2、帶負反饋電路的放大增益。

  九、二極管穩壓電路

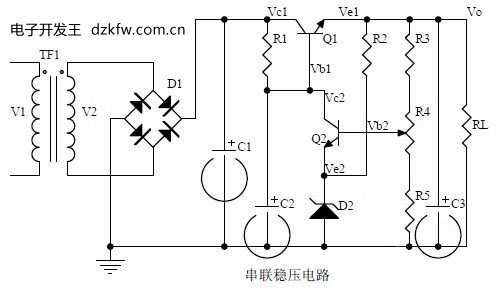

  十、串聯穩壓電源

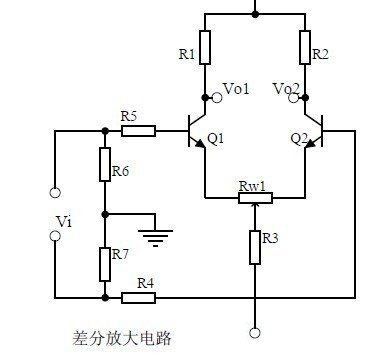

  十一、差分放大電路

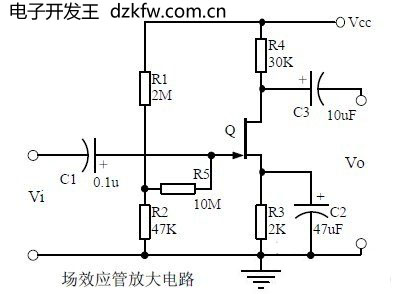

  十二、場效應管放大電路

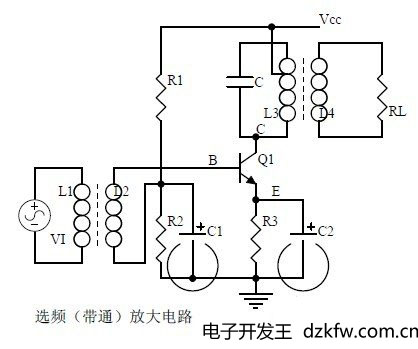

  十三、選頻(帶通)放大電路

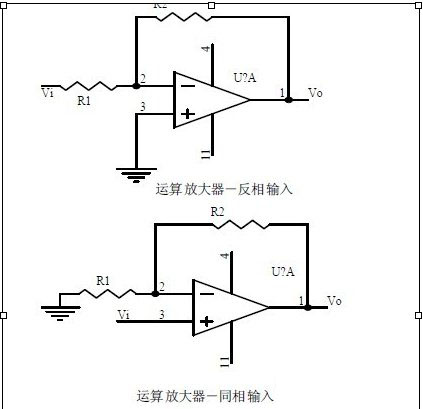

  十四、運算放大電路

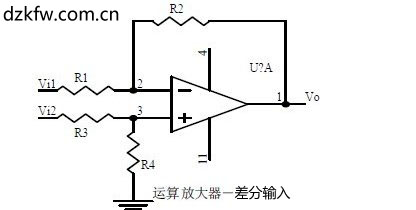

  十五、差分輸入運算放大電路

ss

  十六、電壓比較電路

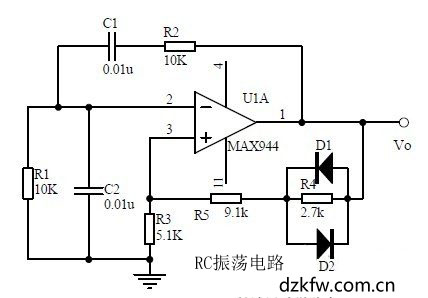

  十七、RC振蕩電路

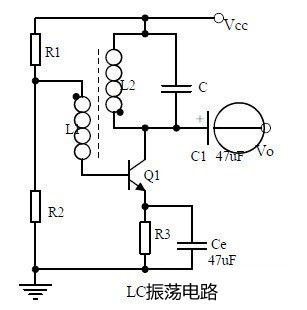

  十八、LC振蕩電路

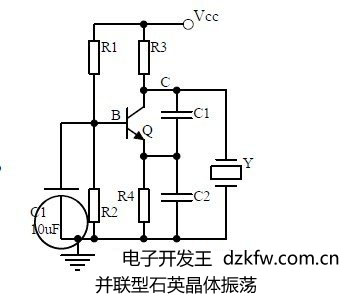

  十九、石英晶體振蕩電路

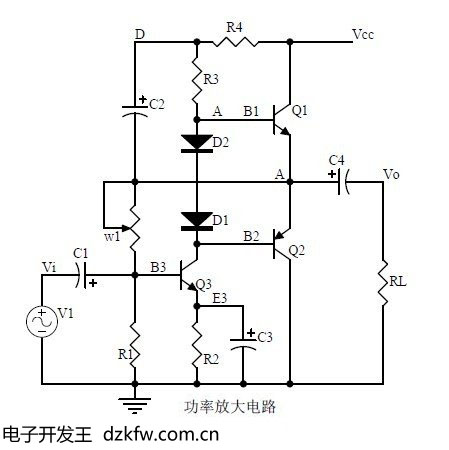

  二十、功率放大電路
