1、戴維南定理

　　圖1.14(a)中,電路結構和參數已給定,應用戴維南定理求電流I=？(圖中電阻的單位為歐姆)。

　　分析：應用戴維南定理的關鍵是求出a,b兩端的開路電壓Uoc和入端電阻Req。Uoc等于ab兩端將負載開路后的電壓；Req等于將ab左邊的含源二端網絡變?yōu)闊o(wú)源二端網絡時的入端電阻。 求開路電壓的等效電路如圖所示,方法不限。本題用結點電壓法。入端電阻的等效電路如所示；利用圖求出待求量。

　方程式及結果如下：
　將負載開路,如。在中求ab兩端的開路電壓Uoc：
　[(1/R1)+(1/R2)]Uoc=(Us1/R1)+IS 代入數據, 解得 Uoc=32V
　為求入端電阻，在中，將獨立源置零，如。則ab兩端的入端電阻： Req=4+5//20=8Ω
　則戴維南等效電路如圖。電流 I=32/(8+2)=3.2A

2、諾頓定理

　　圖1.15(a)中,電路結構和參數已給定,用諾頓定理求電流I=？(圖中電阻的單位為歐姆)。

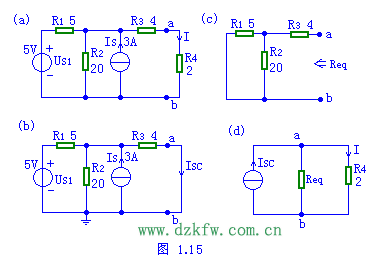

　　分析：應用諾頓定理的關鍵是求出a,b兩端的短路電流Isc和入端電阻Req(或電導Geq),Isc等于ab兩端將負載短路時的電流如圖所示；Req(或電導Geq)等于將ab左邊的含源二端網絡變?yōu)闊o(wú)源二端網絡時的入端電阻(或電導), 其等效電路如 (c)所示；最后利用圖求得待求量。

　方程式及結果如下：

3、含有受控源的戴維南定理

　　圖1.16(a)中,電路結構和參數已給定,求：電流I=？(電阻的單位為歐姆)。

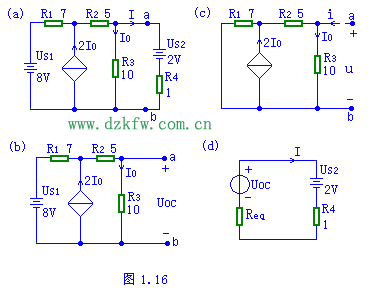

　　分析：該電路中含有CCCS,為了求開路電壓Uoc，仍須將ab支路斷開如圖所示，用任意方法求開路電壓，根據電路特點用結點電壓法。當電路中有受控源時求入端電阻的方法與無受控源時不太一樣。有兩種方法可采用，一是除獨立源后，加壓求電流，入端電阻Req=u/i,如所示，可用任意方法求出u/i，本題采用基爾霍夫定律。最后利用圖求出待求量。

　方程式及結果如下：

4、戴維南定理綜合題目

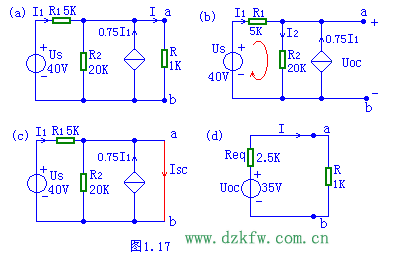

　　分析：該電路中含有CCCS，解題思路與上一題類似，為了求開路電壓Uoc仍須將ab支路斷開如圖所示，用任意方法求開路電壓。本題用網孔電流法，網孔電流如紅線所示。在含有受控源的電路中，求入端電阻除了采用除獨立源加壓求電流外，還可以用開路電壓除以短路電流，即Req=Uoc/ISC求入端電阻。首先將負載短路，如，其中短路電流ISC，可用任意方法求短路電流ISC。最后得到戴維南等效電路，即可求I。

　方程式及結果如下：

5、最大功率傳輸定理

　　圖1.18(a)電路中,求R為何值時，負載 R 可獲得最大功率，并求出Pmax。(圖中未標電阻的單位為歐姆)。

　　分析：根據最大功率的傳輸定理，當負載電阻等于電壓源的內阻時，負載可獲得最大有功功率。因此本題的關鍵是求出該電路的戴維南等效電路。即Uoc如圖和Req如圖所示。具體計算過程和以上題目類似，計算過程中用到電阻的三角形與星形之間的轉換。

　方程式及結果如下：

　首先將三個３Ω電阻等效轉換成Ｙ型連接RY＝１Ω， 網孔電流 I=8/4=2A
　則：Uoc=2I=4V
　在中求ab兩端的入端電阻：Req=1+2//2=2歐,
　因此根據最大功率傳輸定理：當R=2Ω時R可獲得最大有功功率

　Pmax=( Uoc*Uoc)/4*Req=2w
