遲滯比較器的回差計算,比較電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/3/12

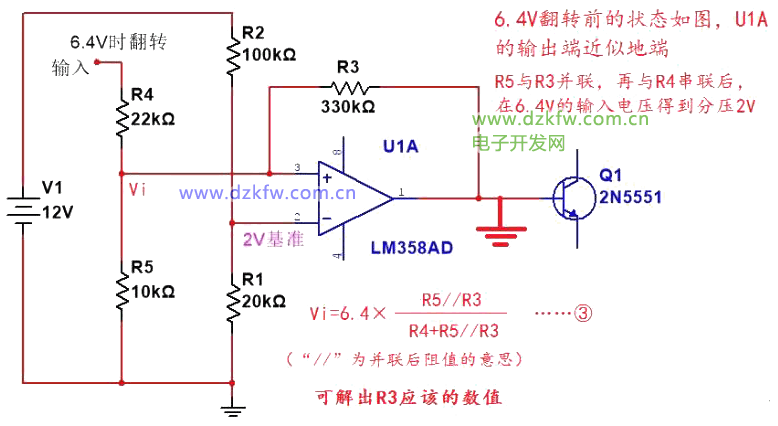

 忽略運放的飽和壓降,6.4V正翻轉前,運放輸出端等于接地,狀態見圖1,要反翻轉,利用方程③,即可求出應該的R3數值。

LM358比較器電路實例

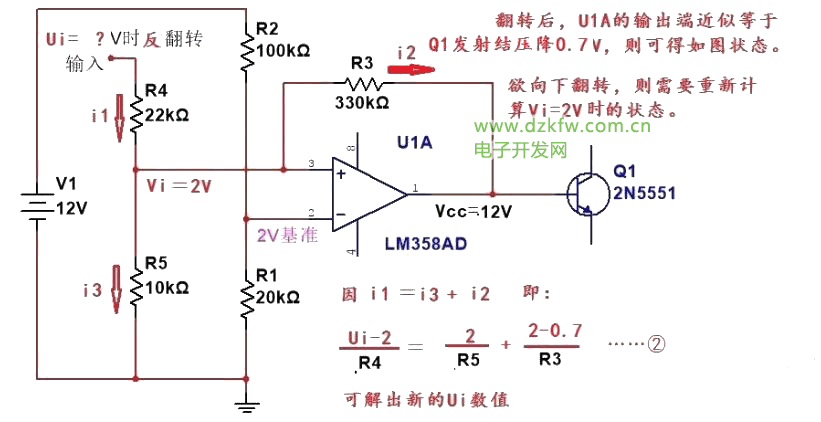

  當反翻轉前,運放輸出端等于等于Q1的發射結飽和壓降(設為0.7V),狀態見圖2,要反翻轉,利用方程②,則反翻轉輸入信號電壓Ui的值可計算出,這個值與6.4V有回差。但是不一定是1V。

LM358比較器電路實例

LM358比較器電路實例



  如果要求回差等于1V,則計算較為復雜,不僅僅涉及到R3,還要涉及到R4或者R5的值,公式如下:

  新設反翻轉電壓Ui=5.4……①

  再設定R4或者R5中任意一個的數值,將方程①代入原來的方程②中,得到

  (5.4-2)/R4=2/R5+(2-0.7)/R3……②

  Vi=2=6.4×(R5//R3)/(R4+R5//R3)……③

  以上兩式組成二元方程組,這個方程組中,僅有兩個未知數R3、R4(或R5)。解出這個方程組,就能得到當回差等于1V時,對應的R3、R4(或R5)應該的數值。

Tags:遲滯比較器,比較器
