有關共模干擾的定義，測量共模干擾的簡單方法，用高阻電壓表測量，或數字萬用表的交流電壓擋進行測量，識別共模干擾以及消除共模干擾的方法等。

共模干擾定義與測量方法

共模干擾是指干擾電壓出現在儀表任一輸人端（正端或負端）對地之間的交流信號，這種干擾又稱為“對地干擾”和“縱向干擾”。

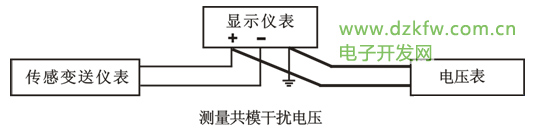

測量共模干擾電壓方法：

測量共模干擾電壓，可以用高阻電壓表測量，也可使用數字萬用表的交流電壓擋進行測量。

先把電壓表接在儀表輸人的正端與地之間測量，然后再把電壓表接在儀表輸人的負端與地之間測量，通常共模干擾電壓大多在幾伏到幾十伏范圍之內。

二、共模干擾

共模干擾指的是干擾電壓在信號線及其回線（一般稱為信號地線）上的幅度相同，這里的電壓以附近任何一個物體（大地、金屬機箱、參考地線板等）為參考電位，干擾電流回路則是在導線與參考物體構成的回路中流動。

1、如何識別共模干擾？

1）從干擾源判斷：雷電、附近發生的電弧、附近的電臺或其它大功率輻射裝置在電纜上產生的干擾是共模干擾。

2）從頻率上判斷：共模干擾主要集中在1MHz以上。這是由于共模干擾是通過空間感應到電纜上的，這種感應只有在較高頻率時才容易發生。但有一種例外，當電纜從很強的磁場輻射源（例如，開關電源）旁邊通過時，也會感應上頻率較低的共模干擾。

3）用儀器測量：只要有一臺頻譜分析儀和一只電流卡鉗就可以進行測量、判斷了，判斷的步驟如下：

將卡鉗卡在信號線或地線（火線或零線）上，記錄下某個感興趣頻率（f1）的干擾強度；

將卡鉗同時卡住信號線和地線， 若能觀察到（f1）處的干擾，則（f1）干擾中包含共模干擾成份，要判斷是否僅含共模成份，進行步驟三的判別；

將卡鉗分別卡住信號線和地線，若兩根線上測得的（f1）干擾的幅度相同，則（f1）干擾中僅含共模成份；若不相同，則（f1）干擾中還包含差模成分。

2、消除共模干擾的方法

1）采用屏蔽雙絞線并有效接地。

2）強電場的地方還要考慮采用鍍鋅管屏蔽。

3）布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

4）不要和電控鎖等易產生干擾的設備共用同一個電源。

5）采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。

6）使用差分式電路。
