設計要求：

設計一個計數器程序，要求計數到10萬次時，Q0.0等于1。

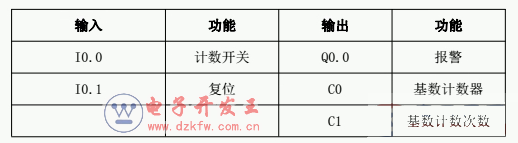

先來看下I/O分配的情況：

根據要求編寫符號表，然后分析下題目要求：

要求對于10萬次進行計數，而單個計數器的計數上限是32767，低于10萬。

先來復習一下計數器的基本信息，如計數器的數量，是從C0-C255共計256個，高速計數器是從HC0-HC5共計6個，累加器是從AC0-AC3共計4個。

問題：既然單個計數器無法完成結果的計數，那么需要幾個計數器，計數器之間的關系是累加還是相乘？

有些人可能覺得應該用加法，有的則認為應該用乘法。先來用一個實例推演下，比如某啤酒公司生產罐裝啤酒，其中20聽為1箱，如果生產100聽啤酒，應該怎么統計？

20聽為1箱，5箱正好100聽，那就是統計下滿足5個整箱時，結構就實現了（就可以點亮QO.O了）。

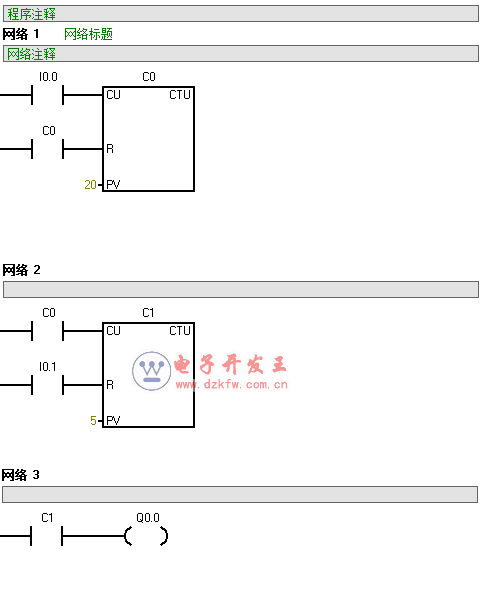

下面開始設計程序：

逐行解讀一下：

第一步：I0.0啟動計數器，開始計數，并在C0累加到設定值時，C0常開觸點導通，C0被復位；

第二步：C0常開觸點導通，則C1計數器計數1次，累計達到設定值時，C1常開觸點導通；I0.1可以實現計數器復位；

第三步：C1常開觸點導通，Q0.0被點亮，技術結果完成。

那么，上電之后，實測下看看效果。按下20次，C1計數1次，直到按到100次后，果然Q0.0點亮了。

但是，隨著按下復位按鈕后，問題就出現了，這個大家可以思考一下。
