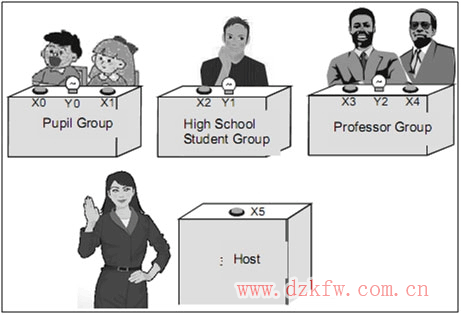

有3組成員參與問答游戲，學生，高中生和教授。如果他們想得到回答的機會，他們必須按下應答按鈕。如果一組的到機會，另外2組按下將無效。學生組和教授組有2個按鈕，高中學生組有一個按鈕。假如X0 或X1 按下，Y0=ON. 為了限制J教授，組當X3或X4 在同時按下，Y2=ON。對于高中學生組，X2按下，Y1=ON.
假如X5按下（復位按鈕），Y0 Y1 Y2 關閉。


plc輸入所需的數
X0-學生組應答按鈕
X 1-學生組應答按鈕
X2-高中學生組應答按鈕
X3-教授組應答按鈕
X4-教授組應答按鈕
X5 – 復位按鈕
PLC輸出所需的數
Y0-學生組指示器
Y1-高中學生組指示器
Y2-教授組指示器

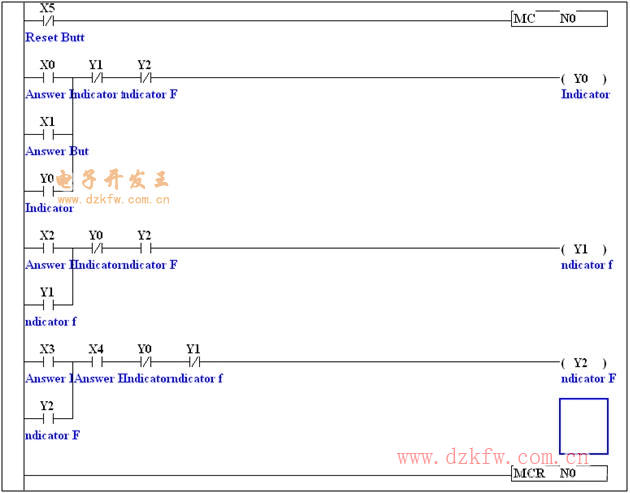

plc編程梯形圖
PLC編程梯形圖描述
如果主持人恢復按鈕X5沒有按下，[MC N0]指令被執行，MC和MCR之間程序也被正常執行，學生組應答按鈕并聯，教授組應答按鈕串聯。高中學生組只有一個應答按鈕，假如一個組的應答成功按下，指示燈形成回路，也就是說，即使按鈕松開，指示燈也亮。
通過回路，其他按鈕無效。
當主持人按下恢復按鈕，X5=ON，[MC N0] 指令和MC MCR之間的程序?qū)⒉槐粓?zhí)行，Y0 Y1 Y2 斷開。3個組指示燈關閉，當主持人松開按鈕，X5=OFF,MC MCR直接程序再次正常執行，新循環開始。
