起動器具有開始和停止開關。兩個開關都瞬時接觸開關。啟動開關是常開和停止開關是常閉。輸出繼電器，C1，控制3相供應到電動機。該電機具有停止，運行指示燈。

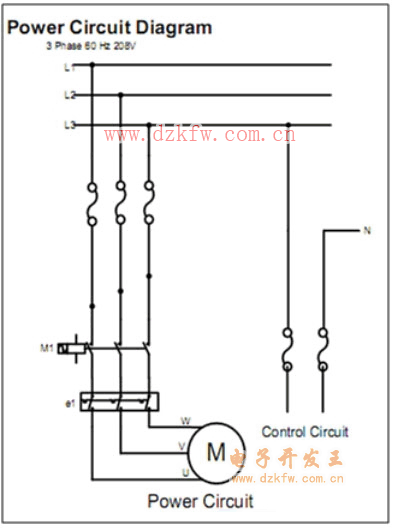

電機啟停plc線路圖
PLC輸入時所需的數
X1-啟動開關（NO）
X2-停止開關（NC）
PLC輸出所需的數
Y0~電機繼電器
Y1~電機運行燈
Y2~電機停止指示燈

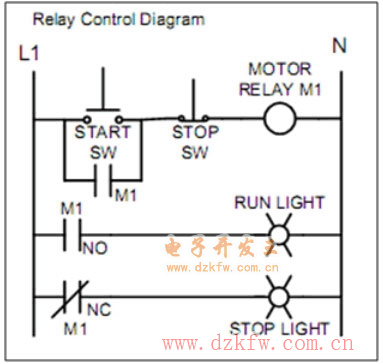

plc編程梯形圖
PLC編程梯形圖描述
當啟動按鈕按下電機繼電器M1打開并鎖定，RUN燈將點亮。當停止按鈕按下鎖存器打開和電機繼電器因此電機停止運行。
