在西門子plc梯形圖中，觸點的編寫方法、排列順序?qū)Τ绦驁?zhí)行可能會帶來很大的影響，有時甚至?xí)�使程序無法運行，因此需要采取正確方法的進行編寫。

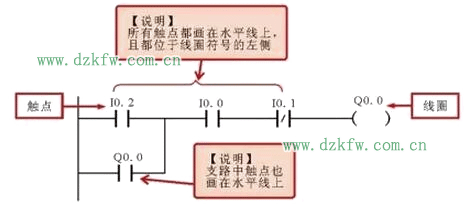

觸點應畫在梯形圖的水平線上，所有觸點均位于線圈符號的左側，且應根據控制要求遵循自左至右、自上而下的原則，如圖所示。


圖  西門子plc梯形圖中觸點的編寫原則
