說到模擬量，對于從事工控行業的人員并不陌生，在使用S7-200SMART PLC模擬量時，系統自帶模擬考庫文件，不需要自己去編寫轉換程序，直接調用庫文件就可以使用了，那么如何通過公式自己編寫模擬量輸入轉換程序呢？接下來就帶大家來編寫。

軟件使用STEP7,    即STEP 7-MicroWIN SMART  自編模擬量輸入結構化編程并生成庫，以下是全部教程：

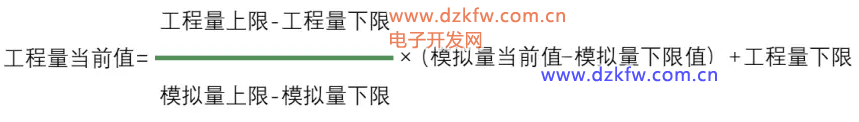

01模擬量輸入轉換公式



02參數化模擬量輸入轉換程序

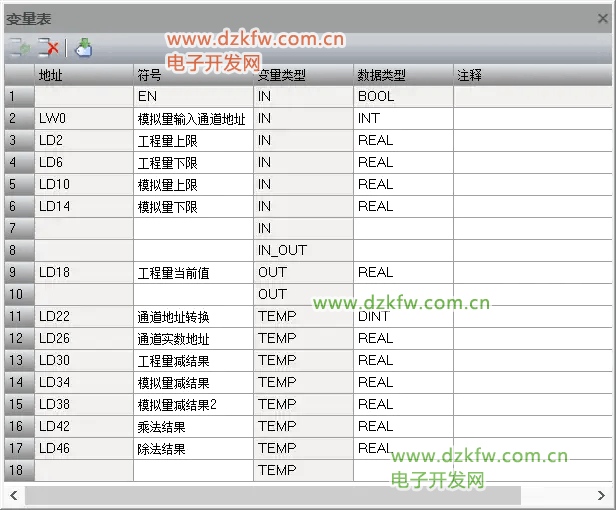

（1）創建L形參變量表

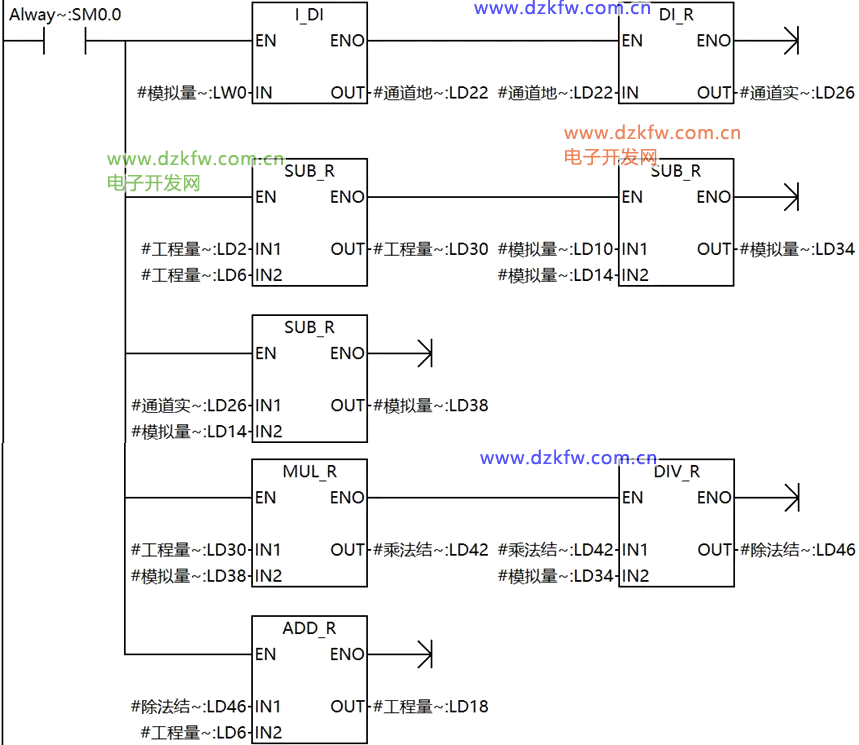

（2）編寫參數化轉換程序

首先要把模擬量通道轉換成浮點數數據類型參與計算

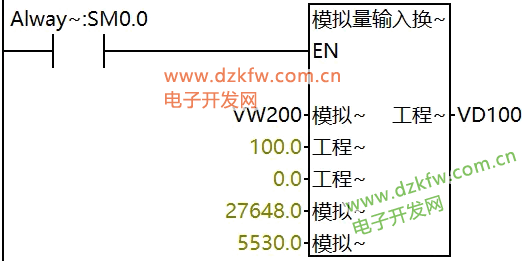

（3） 在主程序調用并填寫管腳



03創建庫文件

（1）右擊創建庫

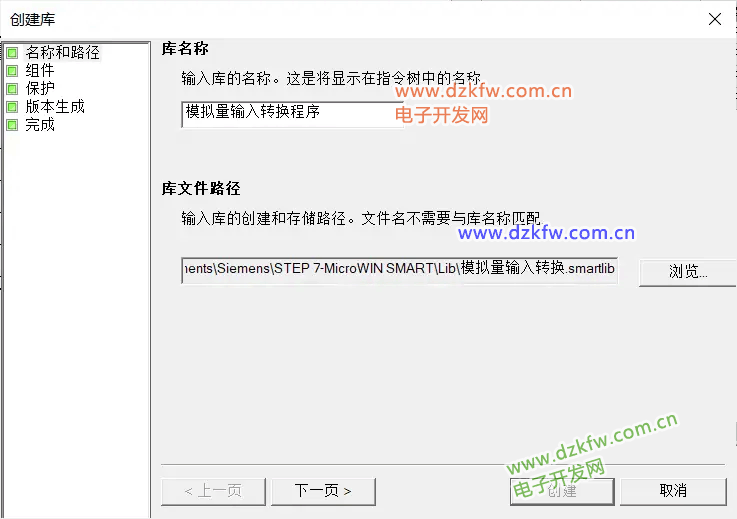

（2）填寫庫文件名稱和庫文件路徑

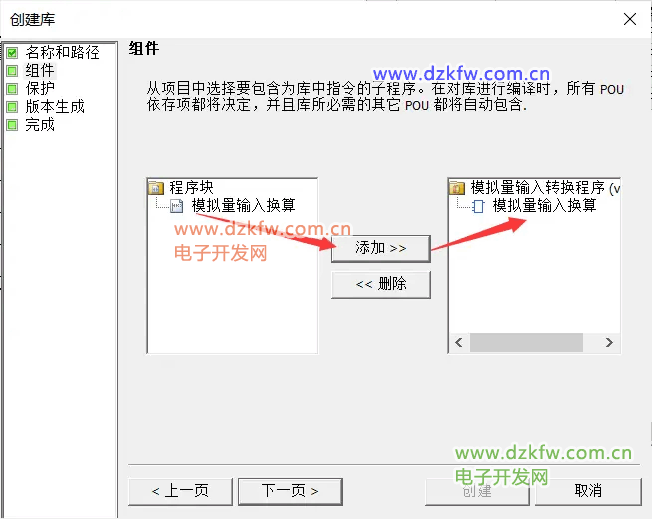

（3）把左邊庫文件名稱添加至右邊庫文件名稱

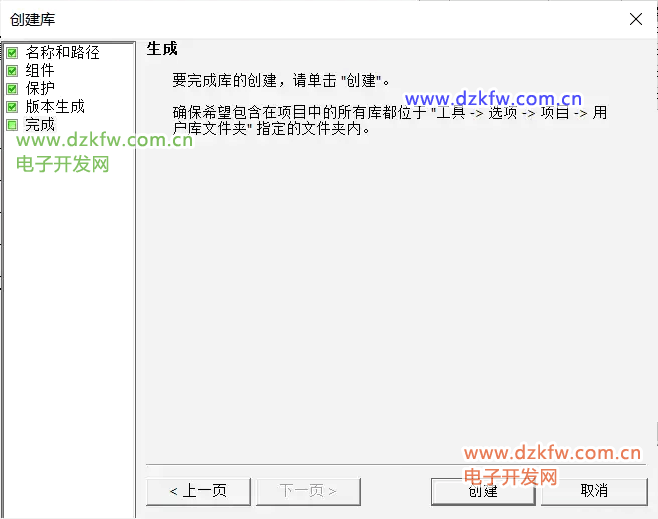

（4）點擊創建

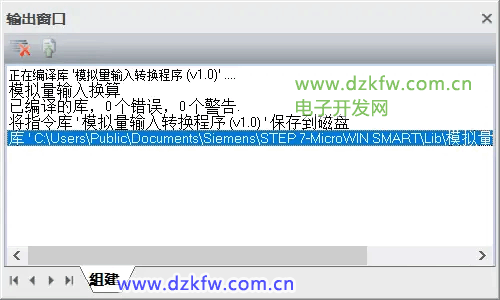

（5）創建成功

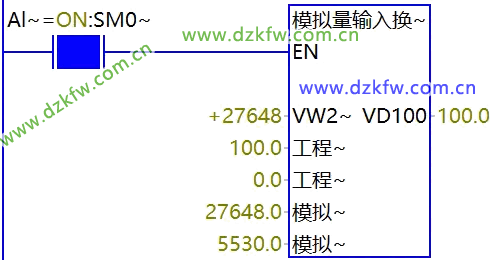

04調試程序



以上即為自編模擬量輸入結構化編程并生成庫。
