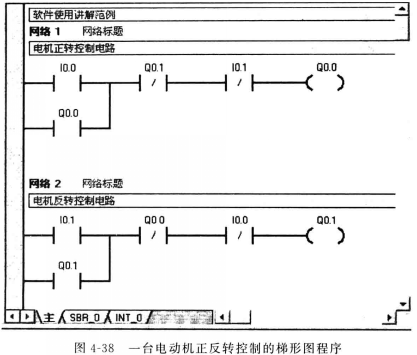

上面介紹了STEP7-Micro/WIN 4.0軟件的編程環境，下面將主要通過如圖4-38所示一臺電動機正反轉控制實用程序的編輯示范來演示 STEP7-Micro/WTN 4.0軟件的基本使用。

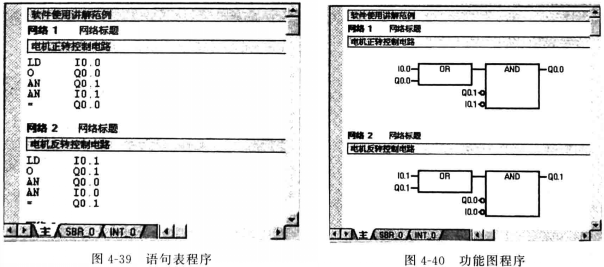

  其語句表程序如圖4-39所示;其功能圖程序如圖4-40所示。

  程序輸入

  (1)梯形圖的編輯

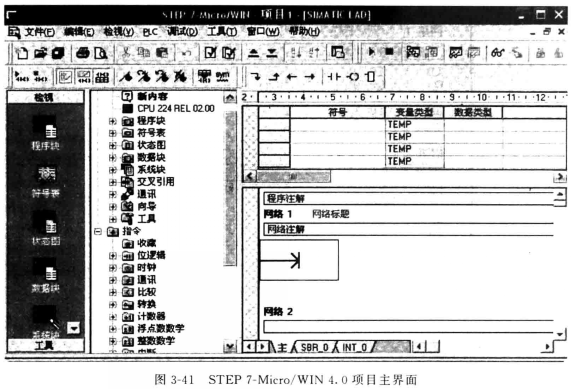

  ①首先打開STEP7-Micro/WIN 4.0，進入主界面，如圖4-41所示。

  選擇按鈕，雙擊則進入"程序塊"編輯窗口。

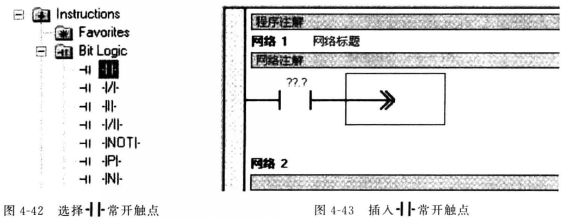

  ③在指令樹中選擇一常開觸點，也可以直接在工具欄里選擇，如圖4-42所示。

  ④雙擊-||-圖標，常開觸點會自動在程序編輯行出現，如圖4-43所示。

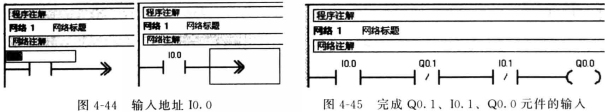

  ⑤在??.?中輸入地址I0.0，如圖4-44所示。

  ⑥用同樣方法插入：44和們，并填寫對應地址，完成Q0.1、10.1、Q0.0元件的輸入，如圖4-45所示。

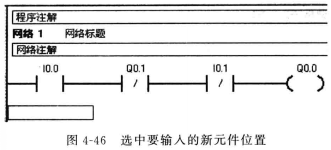

  ⑦鼠標選中要輸入的新元件位置，如圖4-46所示。

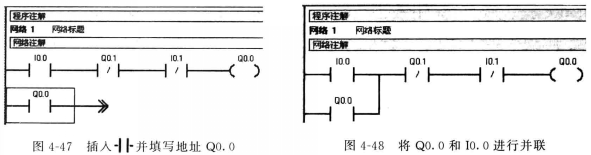

  ⑧插入-||-，并填寫地址Q0.0，如圖4-47所示。

  ⑨單擊→按鈕，將Q0.0和I0.0進行并聯，如圖4-48所示。

  “網絡2”的輸入可以按照上面的操作同樣進行，不過“網絡2”的結構和“網絡1”相似，可以采用更快捷的方式完成。

  a.單擊"網絡1"的裝訂線，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇"復制"命令。

  b.單擊“網絡2”的裝訂線，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇“粘貼”命令。修改對應的地址，并加上相應的注釋，程序就編輯完成了。

  (2)語句表的編輯

  執行“檢視”/“STL”命令，可以直接進行語句表的編輯。

  (3)功能圖的編輯

  執行“檢視”/“FBD”命令，可以直接進行功能圖的編輯。
