CD4040制作7小時延時電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/4/19

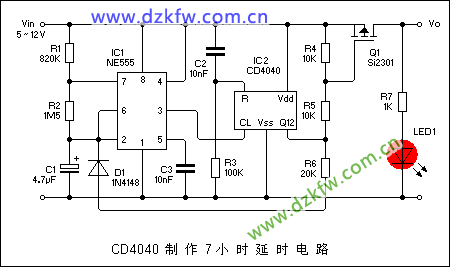

CD4040是12級串行分頻器,用Q12 輸出高電平來關閉電路輸出,實際上是Q11輸出變?yōu)榈碗娖酵瓿梢粋延時周期,分頻系數是2的11次方,也就是2048分頻。
7小時延時關閉,需要NE555的振蕩周期大約為12.3秒。

CD4040制作7小時延時電路-1

CD4040制作7小時延時電路-1

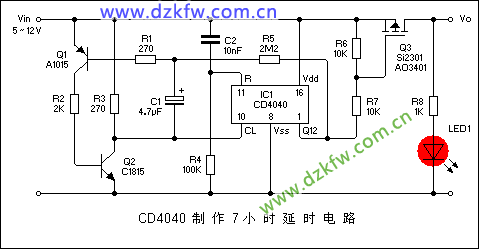

NE555 的靜態電流大概有幾個毫安,如果使用電池組供電,電路關閉后電路仍然耗電。

下面的電路使用互補三極管脈沖振蕩電路,電路關閉后電路的靜態電流很低,基本上就是CD4040的靜態電流和三極管的穿透電流。



NE555做長延時電路,只適合要求不高的場合:

CD4040制作7小時延時電路-2

這個電路延時大概3個多小時。
使用了電容倍增電路,只能用在精度要求不高的地方,延時誤差非常大,穩定性也不好,延時時長受電容品質和三極管參數影響較大。

Tags:CD4040,長延時,延時電路
