簡單助聽器的制作

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2011-12-17

   助聽器實質上是一種低頻放大器,可用耳機進行放音,當使用者用上耳機后,可提高老年者的聽覺,同時可對青少年的學習和記憶能帶來方便。
    一、工作原理

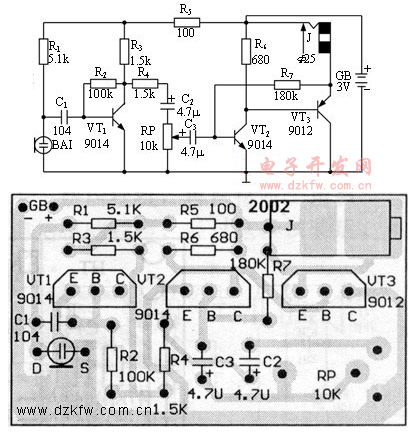

    本電路由話筒、前置低放、功率放大電路和耳機等部分組成。原理電路圖見圖1,其印刷板電路圖見圖2。
    駐極體話筒B M作換能器,它可以將聲波信號轉換為相應的電信號,并通過耦合電容C l送至前置低放進行放大,R l是駐極體話筒B M的偏置電阻,即給話筒正常 工作提供偏置電壓。
    VT l、R2、R 3等元件組成前置低頻放大電路,將經C l耦含來的音頻信號進行前置放大,放大后的音頻信號經R4、C 2加到電位器RP上,電位器RP用來調節音量用。V T2、V T 3組成功率放大電路,將音頻信號進行功率放大,并通過耳機插孔推動耳機工作。

助聽器電路圖pcb圖

二、元器件的選擇
    BM是駐極體話筒,它有兩個電極,一個叫漏極,用字母“D”表示,一個叫源極,用字母“S”表示,兩個電極之間電阻為2KΩ左右,用萬用表RX l K檔測兩個電極并對著話筒正面輕輕吹氣,它的阻值將隨之增大,這說明此話筒性能良好,萬用表指針擺動的范圍越大,話筒靈敏度越高。

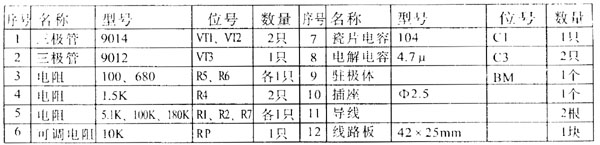

VT l、VT2采用N PN型的9 01 4三極管,VT3采用P N P型的90 12 三極管。其它元件及配件見元件清單。

配件圖

    三、焊接與安裝
    助聽器的裝配步驟的要求:
    1、熟悉圖紙。首先要識讀原理圖和印刷電路板。了解線路:工作原理。所用元器件種類、規格、數量;電路板的零件分布狀況,有無橋線及橋線的位置等。做到熟悉電路和零件裝配位置。
    2、清點元件。按元件清單表的要求清點各類元件配備數量,如有缺少必須補足。
    3、檢測元件。按正確的方法檢測各類元件(如已檢測過則本步驟操作可免)。如有不合格元器件,設法調換。
    4、元器件成形與引腳處理。本機內元器件采用臥式插裝,在裝機前首先要對各元器件引腳進行成形處理,再將各元器件引腳準備焊接處進行刮削去污、去氧化層,然后存各引腳準備焊接處上錫。
    5、元件插裝與固定。將經過成形、處理過的元器件按圖2進行插裝,捅裝順序按“先小后大”原則進行。插裝時各元器件均不能插錯,特別要注意有極性元件不能插反,如二極管、三極管、集成電路、駐極體話筒和電解電容等。
    6、元器件的焊接與整理。細心處理好每一個焊點,保證焊接質量,焊好后剪掉多余的引線。
