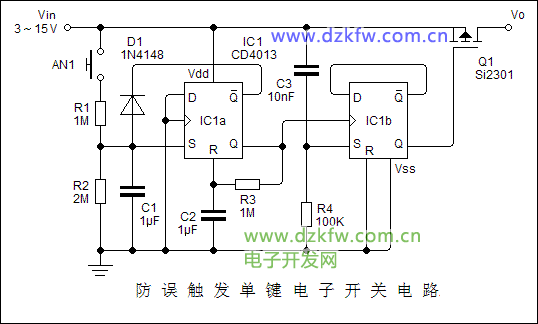

單按鍵防誤觸發電子開關電路:

但有朋友覺得成本還是高，3毛多錢的貼片CD4013應該比較便宜了吧？

用分立件實現按下按鈕開關3 ~ 5秒，開關電路開啟/關閉，使用的零件比較多，但成本確實要低一些。

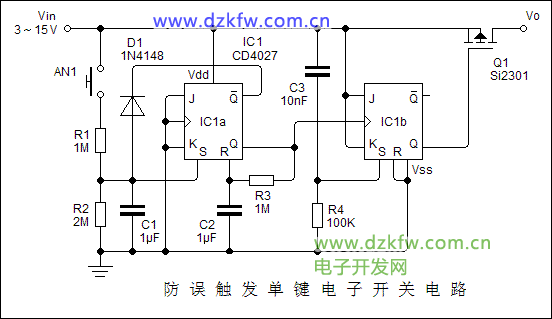

電路也可以用JK觸發器，下面是使用CD4027 的單按鍵防誤觸發電子開關：


使用D觸發器或JK觸發器的電子開關，如果長時間按下開關不動，電路會以約5秒周期極低頻振蕩。

使用分立件的開關電路，不接負載端濾波電容，按下開關不動，先是開啟，約3秒后關閉，一直保持關閉狀態。接濾波電容后也會產生極低頻振蕩。
時間長短更改C2、R3的參數就可以。做電子開關用CD4013是很經典的了，一個觸發器做單穩，另一個做雙穩，成本低、耗電小、可靠性高。

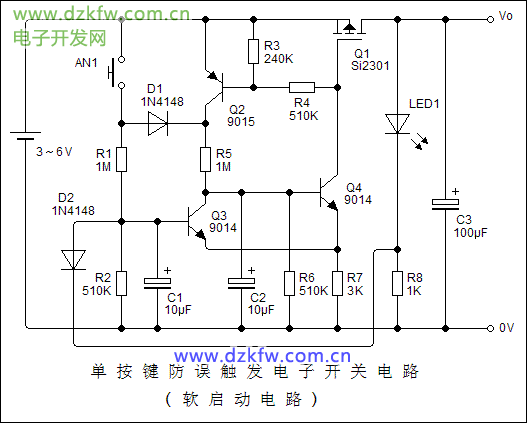

昨天試驗了一下分立件電路：


由于電路靠C2、C1  的充電、放電控制電路的開啟、關閉，所以具有慢啟動的特點，從LED上可以看到逐漸點亮或逐漸熄滅的過程。

上面這個電路如果用在12V電壓電路里， C1 、 C2 的容量要加大，可以用33uF或47uF。

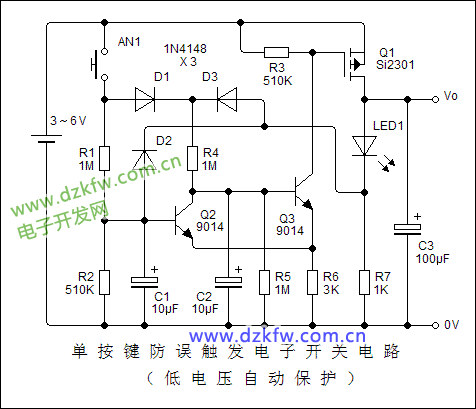

電路感覺零件有點多，又精簡了下，增加了低電壓自動關機保護，適用于沒有保護板的鋰電池或鎳氫電池組：

上面電路里的LED1要用工作端電壓1.8 ~ 2.0V的發光二極管。

我做實驗的LED1電壓為1.9V，當R5 = 1M 時，輸出電壓低于3.2V 自動關機。
R5 = 680K 時，輸出電壓低于3.5V 自動關機,510K時低于3.7V自動關機。
所以可以根據自己的需要，調整R5 的阻值，就可以調整關機保護電壓。

待機電流多大?

關閉狀態電路的靜態電流測不出來，表針紋絲不動。

開機狀態的電流基本就是LED1的工作電流，開關電路本身消耗的電流是微安極的。
