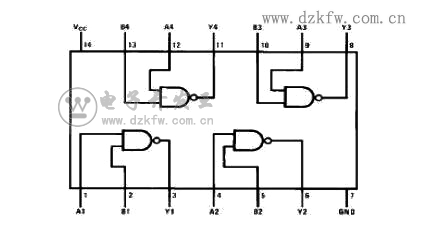

四、74ls00應用電路

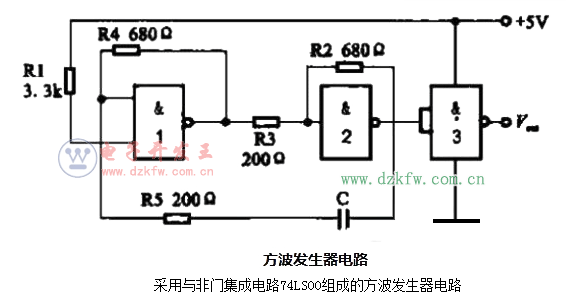

　　采用與非門集成電路74LS00組成的方波發生器電路。所示是一種采用與非門集成電路74LSOO組成的方波發生器電路。其中與非門1、2與外界RC時間常數元件組成振蕩電路，與非門3為緩沖輸出級。只要改變C的容量，便可獲得不同頻率的方波輸出。

　　五、74ls00極限值

　　電源電壓………………………………………….7V

　　輸入電壓

　　54/7400、54/74H00、54/74S00…………….5.5V

　　54/74LS00……………………………………7V

　　A－B 間電壓

　　除 54/74LS00 外………………………………5.5V

　　六、74ls00制作三人表決器邏輯電路

　　1.設計要求

　　當A、B、C三人表決某個提案時，兩人或兩人以上同意，提案通過，否則提案不通過。用與非門實現電路。

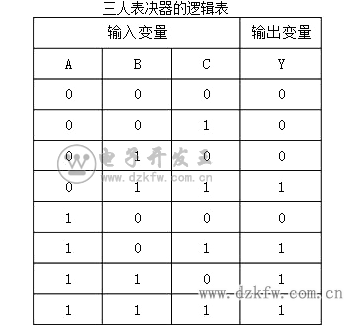

　　設A、B、C三個人為輸入變量，同意提案時用輸入1表示，不同意時用輸入0表示；表決結果Y為輸出變量，提案通過用輸出1表示，提案不通過用輸出0表示。由此可列出真值表，如下表所示。

　　根據真值表，我們可以寫出輸出函數的與或表達式，即：

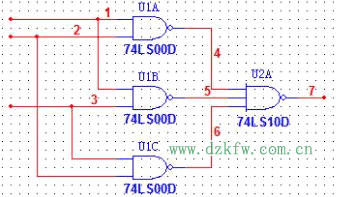

　　故，根據輸出邏輯表達式，我們可以畫出邏輯圖為：

　　2.三人表決器電路原理圖（仿真圖）

　　我們用發光二極管的狀態來表示表決結果通過與否，當發光二級管點亮表示表決結果通過，熄滅表示表決結果不通過。三人A、B、C的表決情況用按鈕來實現，按下按鈕表示同意，不按表示不同意。

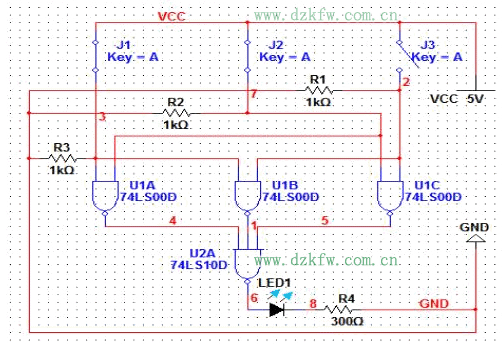

　　根據上述說明，結合前面的邏輯電路，可得到三人表決器的原理圖（仿真圖）為：

　　3.三人表決器電路的安裝與調試

　　按安裝電路圖完成電路的組裝后，通上+5v電源，按下輸入端A、B、C的按鈕進行不同的組合，觀察發光二極管的亮滅，驗證電路的邏輯功能。如果輸出結果與輸入中的多數一致，則表明電路功能正確，即多數人同意（電路中用“1”表示），表決結果為同意；多數人不同意（電路中用“0”表示），表決結果為不同意。

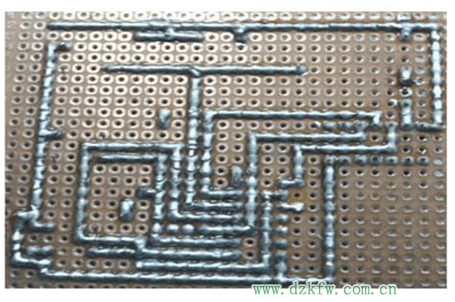

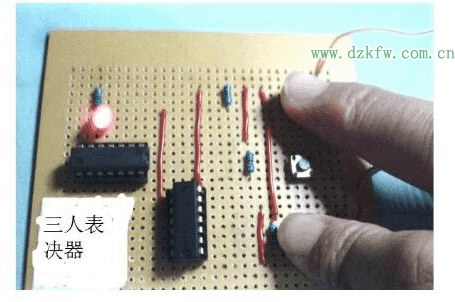

　　4.三人表決器產品正面實物圖及反面焊接圖




　　5.三人表決器產品實驗現象與結果分析

　　實驗現象：當電路板焊接完成后，通上+5v電源，分別同時按下按鈕S1、S2，S2、S3，S1、S3或S1、S2、S3，觀察到發光二極管均能點亮，且當分別只按下S1、S2、S3三個按鈕中的任意一個時，觀察到此時發光二極管均不能點亮。

　　結果分析：由上述實驗現象可知，此電路的邏輯功能正確。
