長延時光控開關電路圖 樓道感應燈電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-3-22

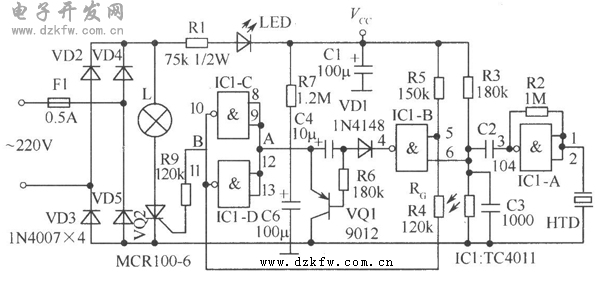

       如圖所示為改進型聲光控開關,延時時間延長至3min左右,能很好地滿足用戶的使用要求,并且如果在使用時想繼續延長延時時間,可以在燈泡發光時再擊一下掌(發聲)即可,使用起來更加方便。元器件選擇IC1要選用雙輸入四與非門TC4011。RG為光敏電阻,亮電阻阻值與暗電阻阻值相差越大效果越好。電阻采用1/8W碳膜電阻。電解電容耐壓為16V,C6應選用性能好、漏電電阻值大的電解電容。電路中各元件參數見原理圖中的標識。樓道感應燈電路圖:

長延時光控開關電路圖 樓道感應燈電路圖

Tags:長延時,光控開關,電路圖,樓道感應燈
