利用其他家用電器的紅外線遙控器，可方便地遙控客廳照明燈。

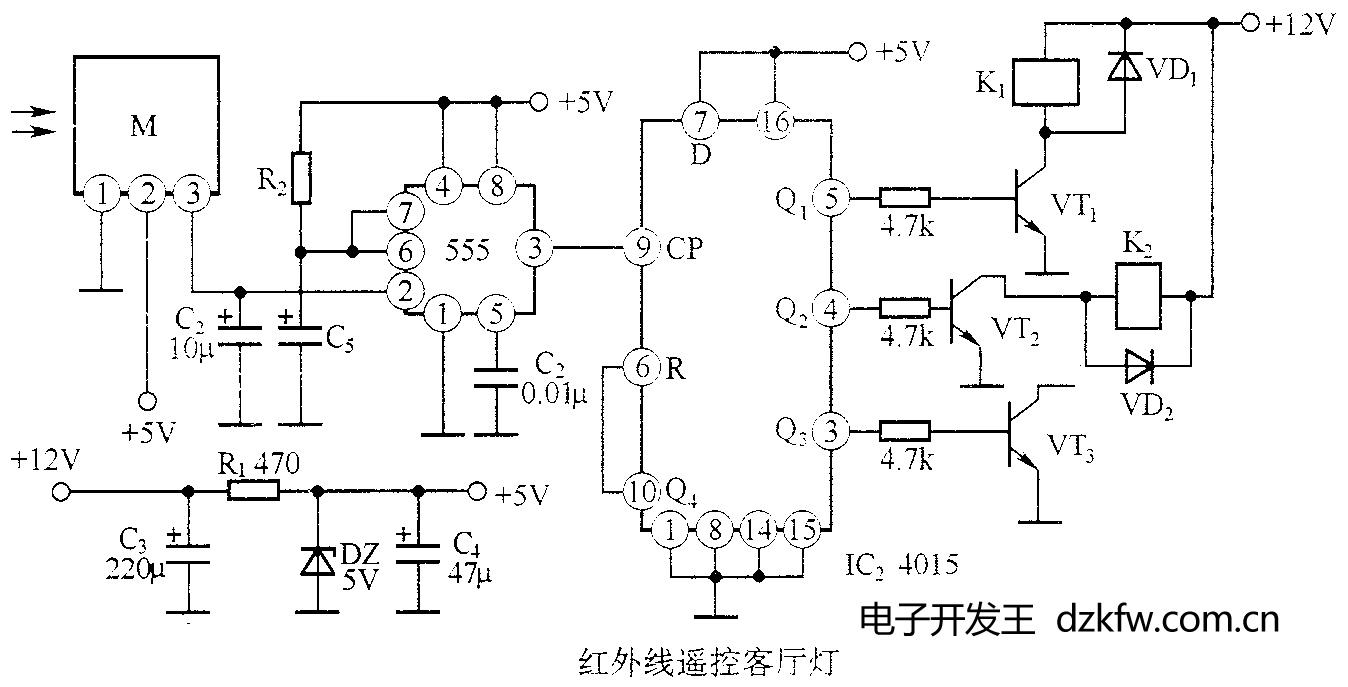

紅外線遙控客廳燈電路圖



 紅外線遙控客廳燈
　　客廳照明燈一般都分成多組，根據實際需要開啟燈的組數。
　　如圖所示電路，是利用其他家電的遙控器來遙控開燈的。
　　M為40KHZ一體化紅外線接收頭。接收到紅外遙控器發射的信號后，經內部處理，還原出串行數據信號。串行數據的第1個脈沖的下降沿作用于單穩電路555，555進入暫穩態，③腳輸出高電平，輸出高電平時間（暫穩時間）由R2、C5決定。因此，每按一次發射鍵，555只輸出一次高電平。
　　IC2為移位寄存器，數據輸入D=1（接+5V），第1次按發射鍵（任意鍵），CP=1，D=1被移入第1個寄存單元，Q1=1，VT1飽和，J1接通第1組燈泡；第2次按發射鍵，D=1再次被移入，Q1=Q2=1，VT1、VT2均飽和導通，第1、2組燈均亮。同理，第3次發射時，3組燈均亮。第4次發射時，Q4=1，IC2立即復位，Q1~Q3=000，燈全部熄滅。若要控制更多組燈，可啟用4015內部的第2寄存器，并把R端改接到第2個寄存器的相應輸出端上。
