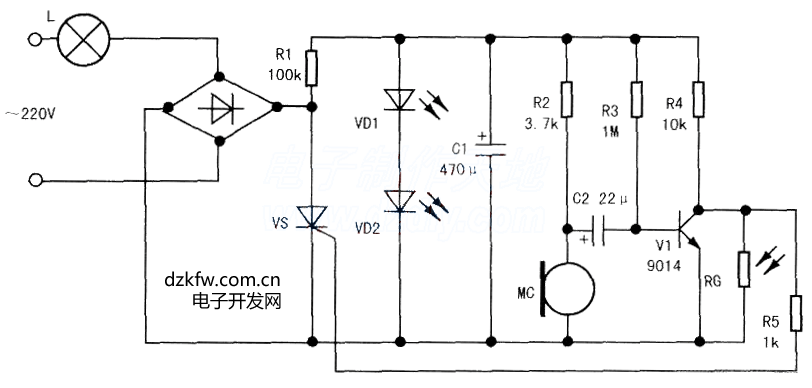

該電路如下圖所示，它由電源電路、聲控電路、光控電路和延時電路四部分組成。
　　
　　電路原理如下：被控制的對象是普通燈泡（適合100W以下的燈泡），220V交流電與燈泡串聯后接整流全橋，經整流全橋后得到脈動直流電，提供給晶閘管vs和控制電路使用。由于脈動直流電壓在200V左右則通過R1(150k)降壓后提供給控制電路使用，VD1在此具有雙重作用，利用它的正向特性穩壓，同時利用工作時發光作電源指示燈。C1為濾波電容與VD1配合，為控制電路提供穩定的直流電（約1.5—2V之間）。
　　
　　控制電路由R2、MC駐極體話筒、C2、R3、R4、VT1(9014三極管)組成。白天或周圍環境光線較強時，光敏電阻的阻值約1kΩ左右，由電路可知，光敏電阻與VT1的c、e兩極并聯，因此VT1的集電極電壓始終處于低電位，此時即便有聲響，電路也無反應，正好符合了白天不工作的要求。而到了夜晚，光敏電阻的阻值上升到1MΩ左右，對VT1解除了鉗位作用，此時VT1處于放大狀態，如果無聲響，VT1的集電極仍為低電位，晶閘管因無觸發電壓而關斷。當拍手時聲音信號被MC接受，駐極體話筒兩端電壓變小，通過C2影響VT1基極電位下降，使集電極電位上升，觸發晶閘管導通（燈亮）。
　　
　　因?yàn)閂T1基極電位的下降，導致C2通過R3緩慢的充電，使VT1的基極電位回到原來使VT1正常放大的狀態，晶閘管關斷，電燈熄滅。
　　
　　對元器件的要求：整流全橋采用1A600V(或4只1N4007);VS單向晶閘管1A600V；VT1(9013或9014均可)；VD1發光二極管（型號不限）；RG光敏電阻：亮阻1kΩ左右、暗阻1MΩ左右。
　　
　　注意：當電路第一次接通電源時，會自動點亮，屬正常現象，這是電源接通瞬間產生脈沖電壓造成的誤觸發。另外需要說明的是R4的阻值越小靈敏度越高，如果燈泡無法延時熄滅，一般是由于R4阻值選取過小所至，經實驗取10kΩ可以滿足一般環境的要求。
