具有保護功能的延時漸亮燈電路,Delay lamp

作者:佚名    文章來源:本站原創    點擊數:1658    更新時間:2019-02-16

具有保護功能的延時漸亮燈,Delay lamp

關鍵字:延時燈電路圖,延時電路

作者:劉文昆

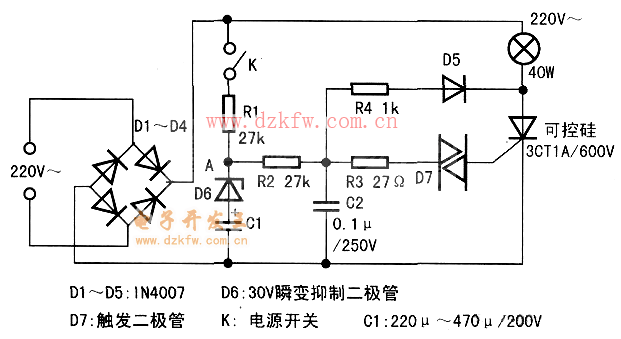

延時漸亮燈的電路如下圖所示。
  電路的右半部有單相可控硅3CT1A/600V觸發二極管D7和輔助電路R3、R2、C2、R1組成。當C2充電電壓達到D7的觸發電壓35V時,D7擊穿產生觸發脈沖,使可控硅導通,白熾燈有電流通過。這部分電路是典型的可控硅調壓電路。
  由R1、C1組成的時常數為10~20s的充電電路使得由C2通過R2的電流隨C2上的電壓上升而增大,從而使C2達到D7的觸發電壓的時間就會從8ms逐漸減少到1ms,從而使通過白枳燈的電壓導通角由30。逐漸增大到165。這個過程大約10s,白枳燈在這個過程中逐漸點亮。C2的值越大,延遲時間越長,R4、D5保障每當可控硅導通時C2放電到2V時,可控硅電壓過零關斷后,C2重新開始充電。D6的作用是保障下圖所示電路中A點電壓在低于30V時不給C1充電,以避免白枳燈開始通電等待時間過長。

具有保護功能的延時漸亮燈電路,Delay lamp

  當斷開電源開關K后,由C1通過R2給C2充電,使得可控硅還能導通,隨著C1電壓的逐漸下降,可控硅導通角逐漸減小,白枳燈亮度隨之逐漸變暗,直至關斷。
  白枳燈的功率為25W~40W之間,如果功率是60W~100W,可控硅應換成(2A~3A)/600V的。
  上述電路也可以供節能燈使用,但須做如下改動:
  R1由27k增至47k。R2由27k增至67k。D6由30V瞬變抑制二極管改為68V瞬變抑制二極管,C1改為470u一680u/200V。
  經過上述的改動,此時的電路相當于節能燈的電壓由交流120V逐漸升到220V,它的亮度就會從20%增至100%。


Tags:延時電路,亮燈電路
