電子工程師必備!電路圖常用的字母符號及釋義(詳細版)

作者:佚名    文章來源:本站原創    點擊數:1759    更新時間:2023/9/12

你是不是在電路圖中時常遇到一些看不懂的字母或字符,不明白它們表示什么含義?今天小編整理了一些電路圖常用的字母符號及其釋義,供大家查閱,趕快收藏吧!

在之前的文章,小編還整理了繪制電路圖常涉及的電路符號,感興趣的朋友可以直接點擊查看:電子元器件符號大全,快收藏!(附實物圖)

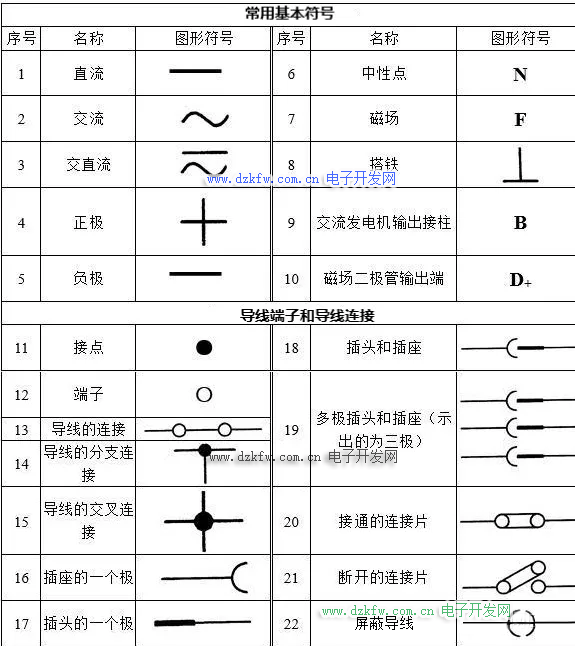

常用圖例符號

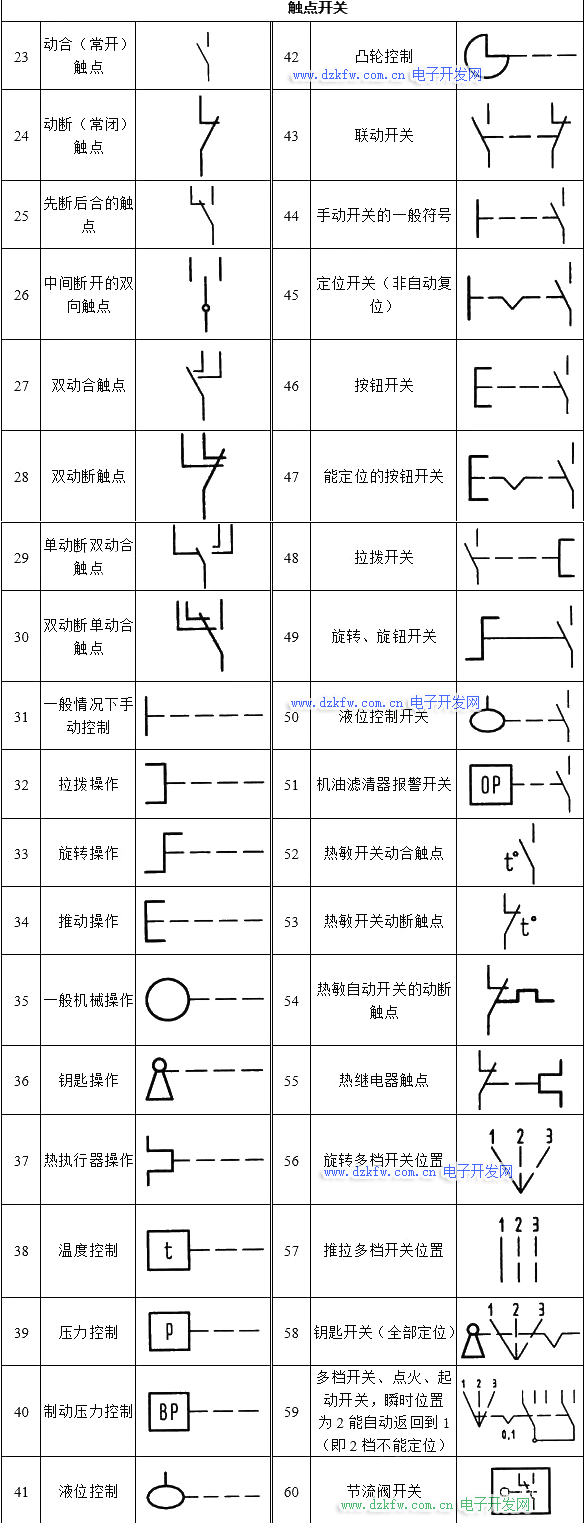

包括常用基本符號、觸點開關、導線端子和導線連接及電氣設備等。

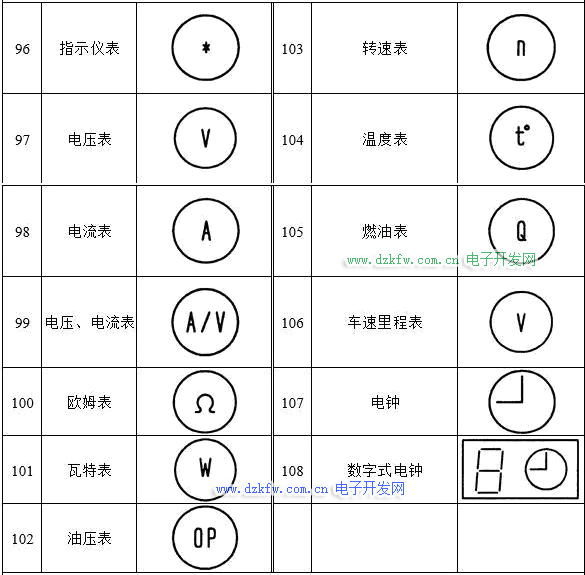

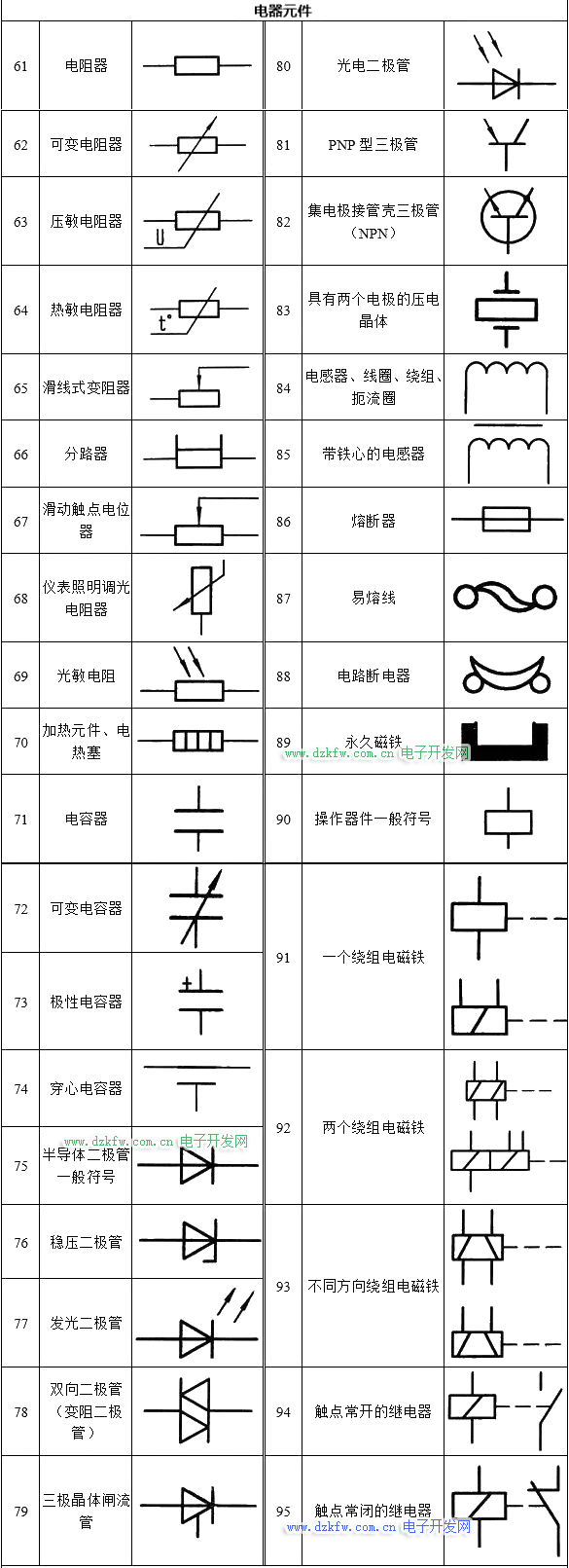

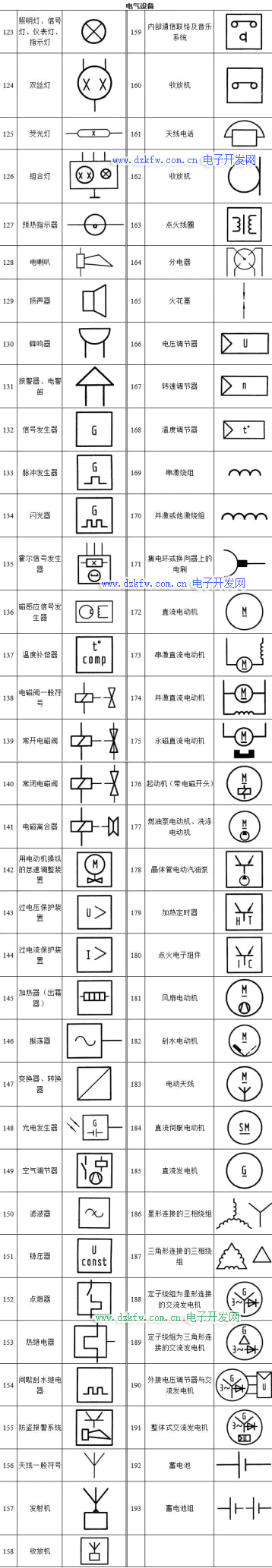

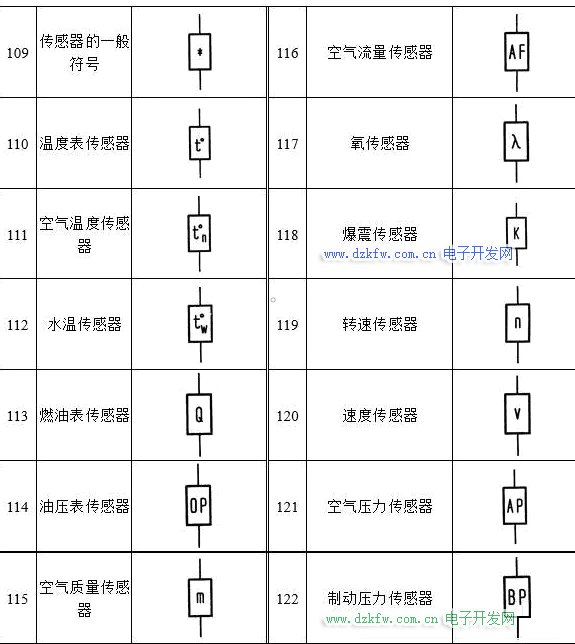

電氣設備元件符號大全

電氣設備元件符號大全

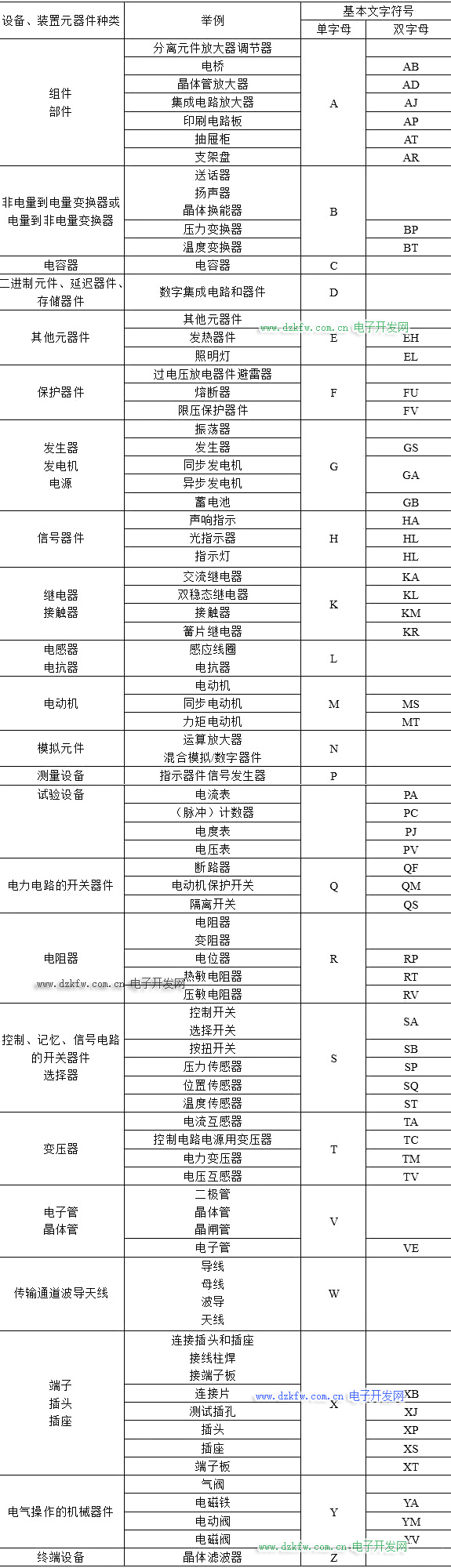

電路的設備元器件的基本文字符號

包括變壓器、晶體管、電容器、組件部件、保護器件、信號器件、繼電器接觸器及電阻器等。

電路的設備元器件的基本文字符號

朋友們,如果這篇文章對你有幫助,喜歡就轉發分享,點個贊唄~~,關注電子開發網,獲取最新電路電子知識
