西門子s7-1200如何設計四路搶答器？

這個搶答器的題目很經典，其實就是自鎖和互鎖的應用首先是選手搶答，對于選手來說，他按下按鍵，就應該亮起他的燈當他松手的時候，燈應該保持亮著那么就是一個按鍵自鎖

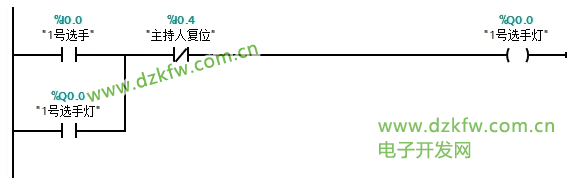

如上圖，1號選手按下按鍵后，燈亮起；主持人按下復位按鍵后，燈熄滅下一個問題是，搶答器只能有一個人搶答，所以要對不同的人進行互鎖

如圖，只有當2號選手、3號選手、4號選手都沒有搶答的時候，1號選手才能點亮自己的燈；如果有一個人搶答，例如4號選手，那么當4號選手燈點亮后，其常閉觸點斷開，能流永遠無法通過，直至主持人開啟新一輪搶答。其他只有當2號選手、3號選手、4號選手可以參考1號選手的梯形圖程序進行編寫，就可以得出一個四路搶答器的梯形圖程序。
