符號:<address>
---(R)
參數 | 數據類型 | 內存區域 | 說明 |
<address> | BOOL | I、Q、M、L、D、T、C | 復位 |
說明:只有在前面指令的RLO為“1”(能流通過線圈)時,才會執行---( R )(復位線圈)。如果能流通過線圈(RLO為“1”),將把單元的指定<地址>復位為“0”。RLO為“0”(沒有能流通過線圈)將不起作用,單元指定地址的狀態將保持不變。<地址>也可以是值復位為“0”的定時器(T編號)或值復位為“0”的計數器(C編號)。
MCR (主控繼電器)依存關系
只有將復位線圈置于激活的MCR區內時,才會激活MCR依存。在激活的MCR區內,如果MCR處于接通狀態并且復位線圈有能流通過,將把尋址位狀態復位為“0”。如果MCR處于斷開狀態,則無論能流狀態如何,單元指定地址的當前狀態均保持不變。
狀態字:
BR | CC 1 | CC 0 | OV | OS | OR | STA | RLO | /FC | |
寫: | - | - | - | - | - | 0 | X | - | 0 |
實例:

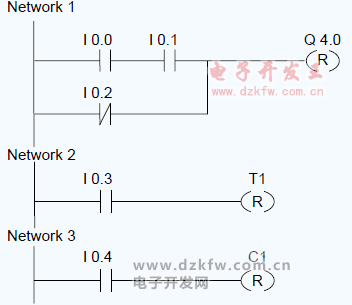

滿足下列條件之一時,將把輸出端Q4.0的信號狀態復位為“0”:
①輸入端I0.0和I0.1的信號狀態為“1”時
②或輸入端I0.2的信號狀態為“0”時。
③如果RLO為“0”,輸出端Q4.0的信號狀態將保持不變。
滿足下列條件時才會復位定時器T1的信號狀態:輸入端I0.3的信號狀態為“1”時。
滿足下列條件時才會復位計數器C1的信號狀態:輸入端I0.4的信號狀態為“1”時。
如果實例梯級在激活的MCR區之內:
①MCR處于接通狀態時,將按以上所述復位Q4.0、T1和C1。
