西門子PLC 跳轉能使PLC程序的靈活性和智能性大大提高，可以使主機根據對不同條件的判斷，選擇不同的程序段執行。跳轉采用匯編語言宏指令的形式。用跳轉指令和標號指令配合實現。與跳轉相關的指令有JMP和LBL。

    (1)跳轉指令

    JMP為跳轉指令，見圖6-253。使能輸入有效時，使程序流程跳到同一程序中的指定標號N處執行。執行跳轉指令時，邏輯堆棧的棧頂值總是1。

    (2)標號指令

    LBL為標號指令，見圖6-254。標記程序段，作為跳轉指令執行時的目的位置。操作數為N~ 255的字型數據。JMP和LBL指令只能配合使用在同一程序塊，如主程序、同一子程序和同一中斷程序中。

    圖6-253    跳轉指令

    圖6-254    標號指令

    指令格式：JMP N

    LBL  N

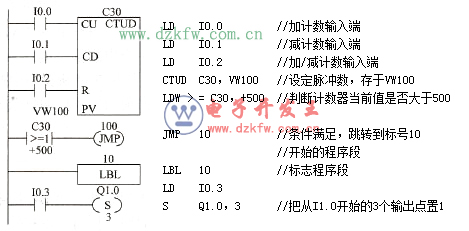

    例：見圖6-255。用加減計數器進行計數，如果當前值小于500，則程序按原順序執行，若當前值超過500，則跳轉到標號為10的程序執行。

    圖6-255    程序跳轉實例
