PLC與或非邏輯功能實驗在基本指令的編程練習實驗區完成本實驗
一、 實驗?zāi)康?BR>1、 熟悉PLC實驗裝置及實驗箱,S7-200系列編程控制器的外部接線方法
2、 了解編程軟件STEP7的編程環境,軟件的使用方法。
3、 掌握與、或、非邏輯功能的編程方法。

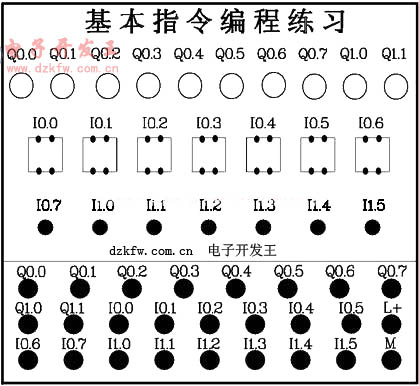

二、基本指令編程練習的實驗面板圖6-1-1
基本指令編程練習的控制面板
上圖中下面三排接線孔,通過防轉疊插鎖緊線與PLC的主機相應的輸入輸出插孔相接。Ix為輸入點,Qx為輸出點。
上圖中中間兩排I0.0~I(xiàn).1.5為輸入按鍵,模擬開關量的輸入。
上一排Q0.0~Q1.1是LED指示燈,接繼電器輸出用以模擬輸出負載的通與斷。
三、編制梯形圖并寫出程序
通過程序判斷Q0.1、Q0.2、Q0.3、Q0.4的輸出狀態,然后輸入程序并運行,加以驗證。
實驗參考程序,表6-1-1
步序 |
指令 |
器件號 |
說明 |
步序 |
指令 |
器件號 |
說明 |
0 |
LD |
I0.1 |
輸入 |
0 |
LDI |
I0.1 |
|
1 |
AN |
I0.3 |
輸入 |
1 |
ANI |
I0.3 |
|
2 |
= |
Q0.1 |
與門輸出 |
2 |
= |
Q0.3 |
或非門輸出 |
0 |
LD |
I0.1 |
|
0 |
LDI |
I0.1 |
|
1 |
O |
I0.3 |
|
1 |
OI |
I0.3 |
|
2 |
= |
Q0.2 |
或門輸出 |
2 |
= |
Q0.4 |
與非門輸出 |

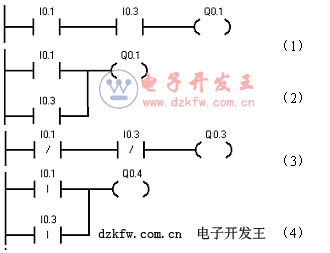

圖6-1-2 梯形圖參考圖
四、實驗步驟
梯形圖中的I0.1、I0.3分別對應控制實驗單元輸入開關I0.1、I0.3。
通過專用PC/PPI電纜連接計算機與PLC主機。打開編程軟件STEP7,逐條輸入程序,檢查無誤后,將所編程序下載到主機內,并將可編程控制器主機上的STOP/RUN開關撥到RUN位置,運行指示燈點亮,表明程序開始運行,有關的指示燈將顯示運行結果。
撥動輸入開關I0.1、I0.3,觀察輸出指示燈.Q0.1、Q0.2、Q0.3、Q0.4是否符合與、或、非邏輯的正確結果。
