一、減少輸入點數的方法
    1 . 分時分組輸入
    自動程序和手動程序不會同時執行，自動和手動這兩種工作方式分別使用的輸入量可以分成兩組輸入，共用同一個端子，如下圖 所示 。

圖 分時分組輸入

   2. 輸入觸點的合并
     如果某些外部 輸入信號總是以某種“與或非”組合的整體形式出現在梯形圖中，可以將它們對應的觸點在 plc 外部串、并聯后作為一個整體接到 PLC 的輸入端子上，只占 PLC 的一個輸入點。
     例如某負載可以在 3 處起動 / 停止，可以將 3 個起動信號并聯，將 3 個停止信號串聯，分別送給 PLC 的兩個輸入點，如下圖所示。

圖 輸入觸點的合并

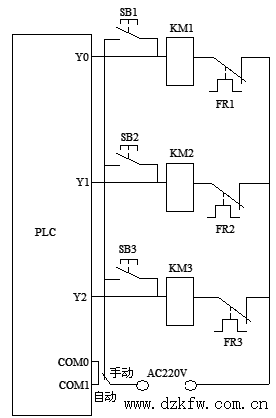

3. 將信號設置在PLC之外
    系統的某些輸入信號，例如手動操作按鈕、保護動作后要手動復位的電動機熱繼電器 FR 的常閉觸點提供的信號，可以設置 在 PLC 外部的硬件電路中，如下圖所示。

圖 將信號設在PLC之外

二、減少輸出點數的方法
    1. 減少所需數字量輸出點數的方法
    在 PLC 的輸出功率允許下，通 / 斷狀態完全相同的多個負載并聯后，可以共用一個輸出點，通過外部的或 PLC 控制的轉換開關的切換，一個輸出點可以控制兩個或多個不同時工作的負載。
    在需要用指示燈顯示 PLC 驅動的負載的狀態時，可以將指示燈與負載并聯，并聯時指示燈與負載的額定電壓相同，總電流不應超過允許的值。
    可以用接觸器的輔助觸點來實現 PLC 外部的硬件聯鎖。
    系統中某些相對獨立或比較簡單的部分，可以不進 PLC ，用繼電器電路來控制，這樣可以減少所需的 PLC 的輸入、輸出點數。
2. 減少數字顯示所需輸出點數的方法
    如果用數字量輸出點來控 制多位 LED 七段顯示器，所需的輸出點是很多的。

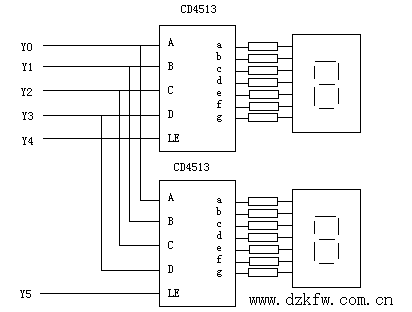

在下圖所示電路中，用具有鎖存譯碼驅動功能的芯片 CD4513 驅動共陰極 LED 七段顯示器。

圖　 PLC 的數字顯示電路
