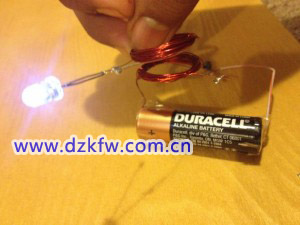

這是一種簡單的電路，可以短距離為一個LED燈泡進行無線供電！該電路有兩種功能，電壓轉換器和電能的接收與發送。這是一個非常容易實現的項 目。讓我們開始吧！

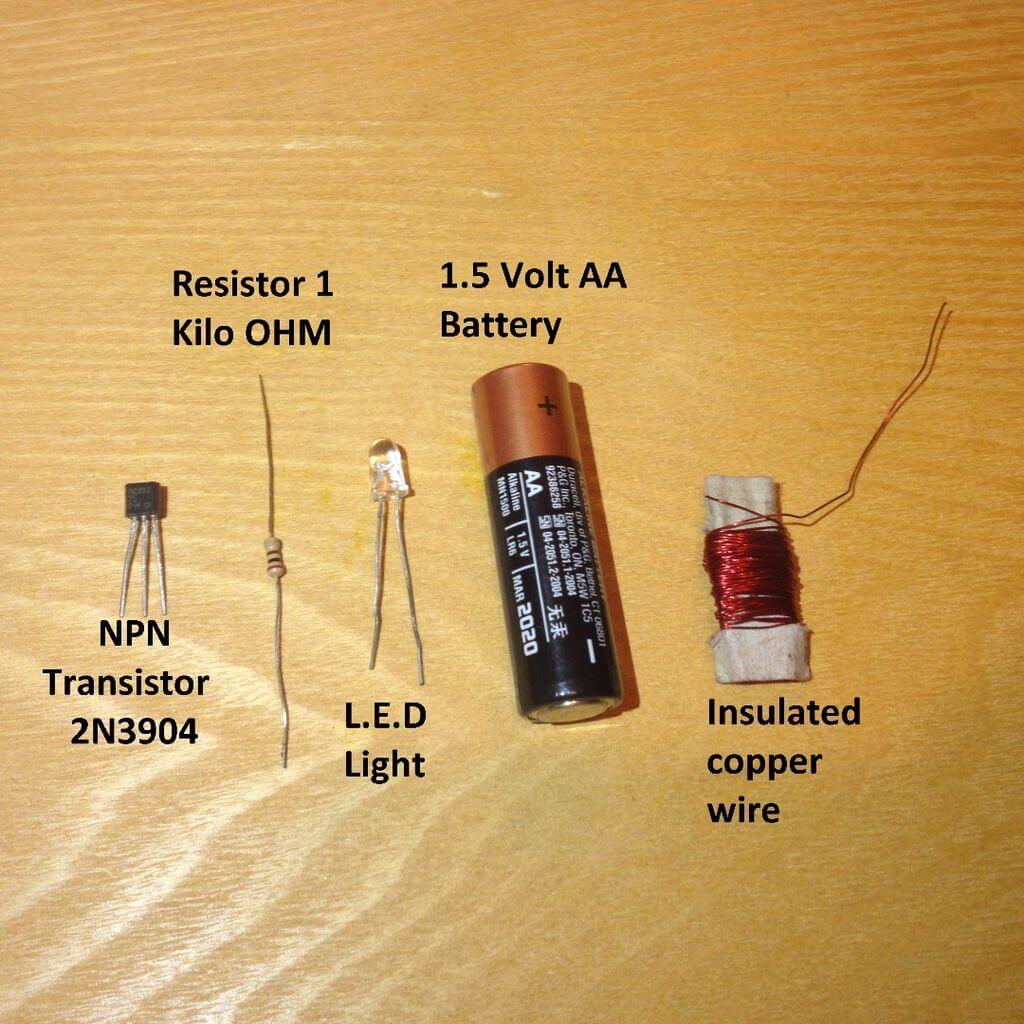

所需材料：

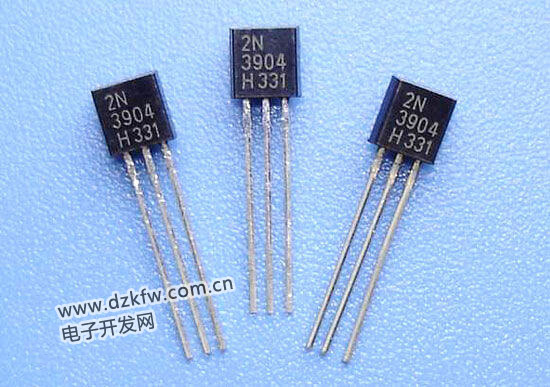

1)NPN型晶體管。這里采用的是2N3904，你也可以用其他常見型號的，如BC337，BC547等。

2)漆包線。大概需要長度為120厘米左右的漆包線。你可以在很多舊的電子設備中找到，像不用的小喇叭、繼電器、變壓器、小電機、馬達等里面都可以找到。

3)1K 電阻。電阻主要用來防止三極管過載燒壞，也可以使用其它的電阻代替，最高4-5K歐。 當然你也可以不用電阻，但那樣就會有較大的電流同時你的電池將堅持不了多長時間。

4)LED燈珠。 這里使用的是2mm超高亮白色LED。也可以使用其它的LED（發光二極管）。該電路中，LED僅作為展示電路動作的一個工具。

5) 1.5V AA電池。1.5V就可以了，電壓高了會燒壞三極管。 (不擔心的話可以試試，燒壞了別怪我哦^o^)。

所需工具:

1) 剪刀或者美工刀。

2) 烙鐵。如果你沒有烙鐵，你可以直接把線手工擰在一起也行。當然如果你有面包板的話那就更好了。

3)打火機。這里使用打火機來燒掉漆包線上的絕緣層，當然也可以用剪刀或者美工刀來慢慢刮掉。

開始步驟:

1)繞指兩個線圈：在電池上繞制1個繞30匝線圈備用。接著再繞一個線圈，當繞到15匝時做一個抽頭，接著再繞15匝。

中間抽頭的30匝線圈一定要確保抽頭兩端的線圈直徑和匝數相等，同時保證線圈間的相互絕緣。

2）制作發射電路：首先判斷三極管的各個引腳的方法。手拿三極管平的一面朝向你自己，引腳朝下。你的左邊是三極管的發射極，中間是基極，右邊是集電極。

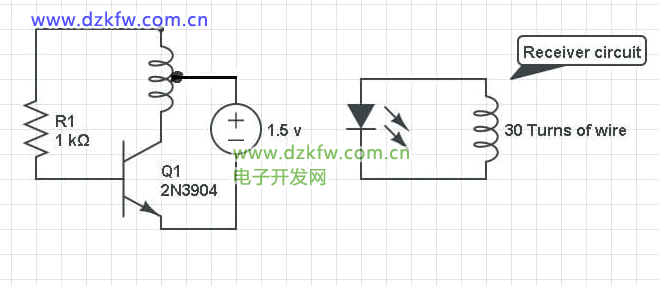

參照電路圖將1K歐電阻的一端連接至2N3904的基極，電阻的另一端連接至15匝+15匝線圈的一端（注意：不是中間抽頭的位置，是端頭），有抽頭線圈的另一端接至2N3904的集電極，最后在2n3904的發射極和中間抽頭線圈的抽頭處各焊一端延長線備用。

3）制作接收電路：很簡單，參照電路圖將無抽頭線圈的兩端焊接至發光二極管兩端即可。

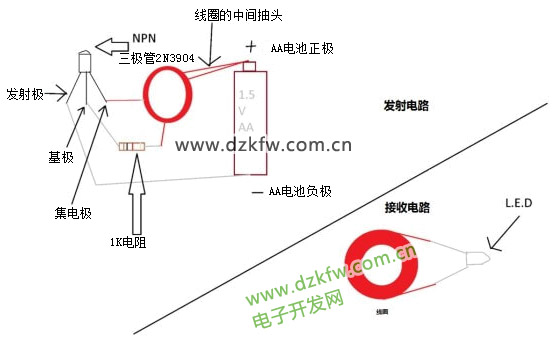

實物連接簡圖：

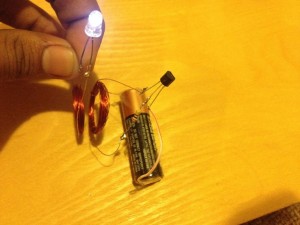

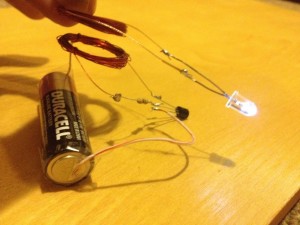

4）連接：將線圈的抽頭端連接到AA電池的正極，將三極管的發射極連接到AA電池的負極。現在你可以把連接LED的線圈慢慢接近抽頭線圈，正常的話LED將點亮。

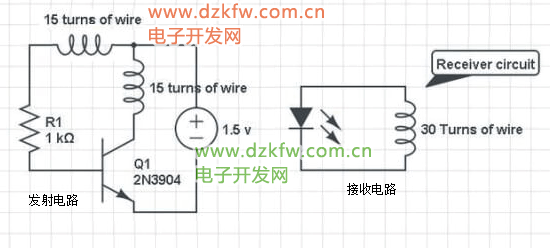

最后附上改進后的電路圖：有興趣的可以試制一下。
