光耦組成的AC 220V通斷檢測器電路,光耦通斷電檢測電路

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/3/23

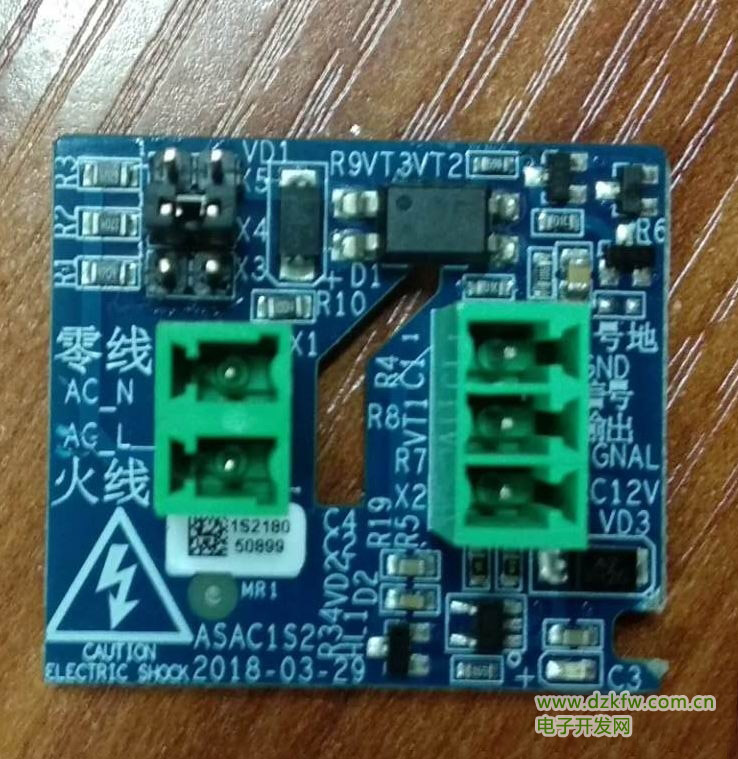

回收幾個某中字頭企業做的AC 220V 通斷檢測器,輸入AC220V,供電DC12V,輸出0V 或12V 高低電平。實物如下:

光耦組成的AC 220V通斷檢測器電路

注:圖片中輸入部分有3個2p排針跳線,是交流檔位(110V,220V,380V)選擇。
光耦輸出端4個電阻(阻值見圖)、1個電容(容量未知,看體積應該是uf級)、3個三極管(兩個PNP,絲印W1A;另一個未知,萬用表測be腳正反都有0.6V)。

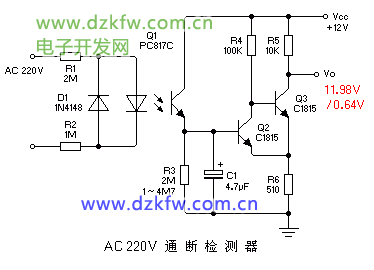

搭了個電路測試一下:

AC 220V 通斷檢測器電路

 AC 220V 通斷檢測器電路
兩只三極管組成施密特觸發器電路,當有AC 220V 輸入時,監測輸出端輸出高電平,沒有交流輸入時輸出低電平。

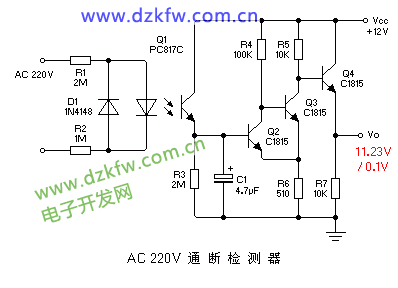

如果需要較大的輸出電流,可以增加一級三極管緩沖:

AC 220V 通斷檢測器電路
