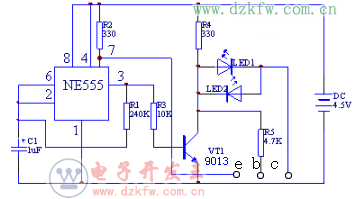

圖中555、R1、C1構成多諧振蕩器，555輸出端③腳一路經R1為C1充放電，另一路經R3給VT1提供基極電壓。當③腳為高電平時，C1被充電，同時VT1導通。當③腳為低電平時，C1經R1放電，同時VT1截止。LED1、LED2、R5作為被測三極管C、b極電源電壓，555的放電端⑦腳連接于被測管e極。設LED1為紅色，LED2為綠色。當測量NPN型三極管時，紅色發光管閃爍，說明管子是好的。若紅綠發光管都不亮，說明c、e極間開路，或b、c或者b、e極短路或開路。當測量PNP型三極管時，綠色發光管閃爍，說明管子是好的，否則說明c、e極間開路，或b、c或者b、e極短路或開路。



NE555三極管好壞鑒別儀（一）

圖中555、R1、R2、C1等元件組成音頻振蕩器.R3、RP為待測管的偏流電阻。調節RP可使聲音變大或變小。插上NPN型待測管若無聲，說明管子是壞的。調節RP聲音變化不大，說明β值低。調節RP聲音大，說明β值高。若測PNP型三極管，將R3連正極一端改接于電源地。原C點插e，原e點插c.



NE555三極管好壞鑒別儀（二）
