汽車風扇轉速控制器,Fan speed controller

關鍵字：NE555,風扇控制電路

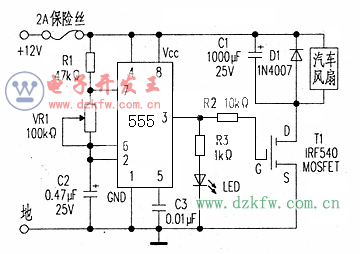

    利用這種電路可以控制小汽車內的12V直流風扇轉速。電路主要元器件為555定時器．它連接成振蕩器工作模式。振蕩器的輸出連接至場效應管IRF540(T1)，風扇則連接在T1的漏極D和電池正端之間．C1并接在風扇兩端以穩定轉速．二極管D1用來保護T1免受反電動勢的沖擊。2A容量的保險絲保護電路過載。

    電位器VR1可以改變振蕩器輸出波形的占空比，從而改變風扇的轉速。如果風扇轉速的低速，高速范圍太小，可以增加，減小C2(0.47μF)的值，來減少／增加風扇的轉速。
