說明

　　許多火災報警電路在這里，但這個時候一個新的電路，使用熱敏電阻和一個計時器，這樣的伎倆。該電路是簡單的直線前進，這樣，它可以很容易地implemented.The熱敏電阻提供了一種在高溫和高耐低溫低電阻的。這種現象是采用感應火災。

　　IC1(NE555)被配置為一個自由運行的音頻振蕩器。晶體管T1和T2驅動器IC1的。IC1的輸出(引腳3)夫婦基地三極管T3(SL100)，驅動揚聲器，產生報警聲。NE555的頻率取決于電阻R5和R6和電容C2.When熱敏電阻變熱值，它給出了一個正電壓低電阻路徑通過二極管D1和電阻R2晶體管T1的基礎。電容C1充電到正電源電壓，并增加報警。C1的值越大，較大的正偏壓晶體管T1(BC548)的基礎。由于T1的集電極耦合晶體管T2的基極，晶體管T2提供一個正電壓，IC1的引腳(NE555)4(復位)。電阻R4選擇S0，NE555保持在正電壓的情況下無效。二極管D1停止電容C1放電時，熱敏電阻與正電源電壓的連接冷卻，并提供一個高阻抗路徑。它也抑制正向偏置晶體管T1。

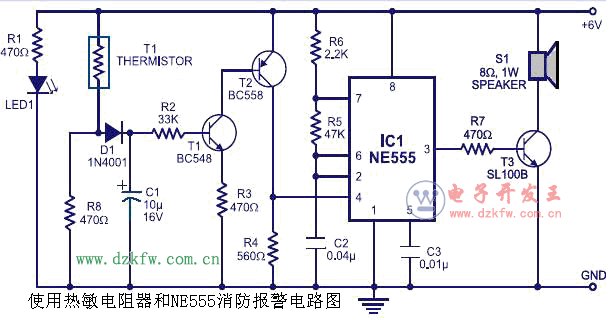

　　使用熱敏電阻器和NE555消防報警電路圖與零件清單

　　注意事項

　　該電路可從6V電池或6V電源供電。

　　點擊這里! 這個項目的電源電路的電路圖 。

　　熱敏電阻器可安裝在熱像云母耐磨材料，以防止過多的熱量造成的損害。

　　當接通電源指示LED的行為。
