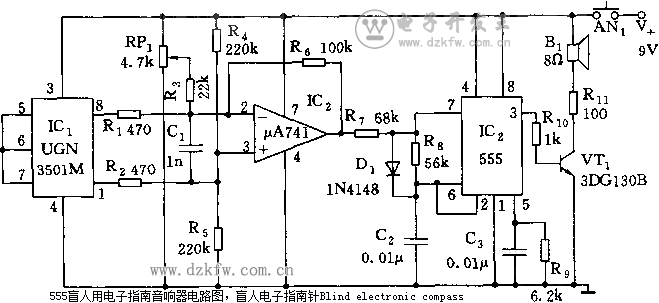

如圖所示，555及其周圍元件構成一個電壓-頻率轉換電路。用于確定地球磁場方位的器件是一塊霍爾效應集成傳感器UGN-3501M，，該傳感器內含一個霍爾單元和一個線性差分放大器，該器件的敏感度約為1.4毫伏/高斯，為提高測量地球磁場的靈敏度，在傳感器兩側緊貼兩根扁平磁棒，以檢拾到較多的地球磁力線。傳感器的差分輸出端(1腳、8腳)分別與uA741組成的差分放大器的反相端(2 腳)和同相端(3腳)相連，進一步放大，然后加至555。IC2輸出電壓的大小取決于霍爾器件上拾取的磁場強度，而555組成的電壓-頻率變換器輸出的脈沖頻率的高低則取決于C2上的充電電壓值，也就是說，輸出頻率的高低是由指南音響器所處的方位來決定的。調整時，通過調節電位器RP1，使在磁場強度為零時，555的脈沖頻率為某一值(如1000Hz)，當方位變化時，由于磁場的變化致使頻率發生變化，盲人可根據音調的變化，確定行走的方位。
