多諧振蕩器也稱無穩態觸發器，它沒有穩定狀態，同時毋須外加觸發脈沖，就能輸出一定頻率的矩形脈沖（自激振蕩）。

    由555集成定時器組成的多諧振蕩器

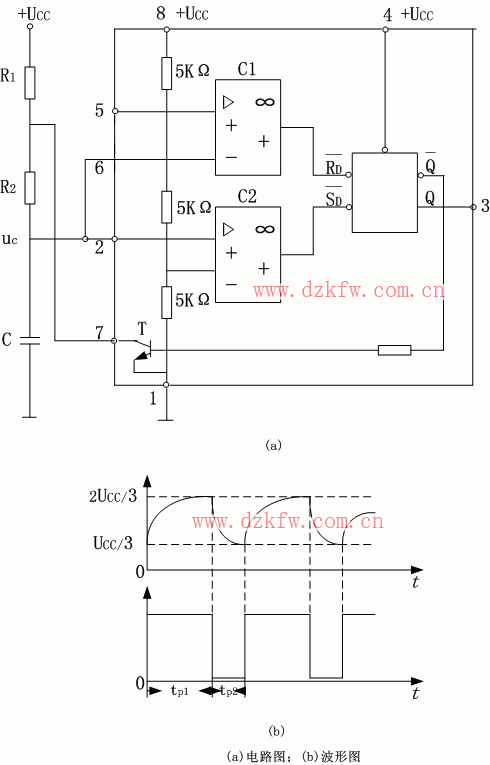

    下圖是由555定時器組成的多諧振蕩器。,和C是外接元件。

    接通電源后，它經過電阻和對電容C充電，當上升略高于時，比較器C1的輸出為“0”，將觸發器置“0”，為“0”。這時， ＝1，放電管T導通，電容C通過和T放電，下降。當下降略低于時，比較器C2的輸出為“0”，將觸發器置“1”，又由“0”變?yōu)椤?/FONT>1”。由于＝0，放電管T截止，又經過和對電容C充電。如此重復上述過程，為連續的矩形波。
