555定時器工作原理，NE555內部結構圖

　　ne555簡介

　　NE555 （TImer IC）為8腳時基集成電路，大約在1971年由SigneTIcs CorporaTIon發布，在當時是唯一非常快速且商業化的TImer IC，在往后的40年中非常普遍被使用，且延伸出許多的應用電路，后來基于CMOS技術版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原規格的NE555依然正常的在市場上供應，盡管新版IC在功能上有部份的改善，但其腳位功能并沒變化，所以到目前都可直接的代用。

 　　

　　主要特點

　　1、只需簡單的電阻器、電容器，即可完成特定的振蕩延時作用。其延時范圍極廣，可由幾微秒至幾小時之久。

　　2、它的操作電源范圍極大，可與TTL，CMOS等邏輯電路配合，也就是它的輸出電平及輸入觸發電平，均能與這些系列邏輯電路的高、低電平匹配。

　　3、其輸出端的供給電流大，可直接推動多種自動控制的負載。

　　4、它的計時精確度高、溫度穩定度佳，且價格便宜。

　　引腳位

 　　

　　圖1-2 NE555接腳圖

　　Pin 1 （接地） -地線（或共同接地） ，通常被連接到電路共同接地。

　　Pin 2 （觸發點） -這個腳位是觸發NE555使其啟動它的時間周期。觸發信號上緣電壓須大于2/3 VCC，下緣須低于1/3 VCC 。

　　Pin 3 （輸出） -當時間周期開始555的輸出腳位，移至比電源電壓少1.7伏的高電位。周期的結束輸出回到O伏左右的低電位。于高電位時的最大輸出電流大約200 mA 。

　　Pin 4 （重置） -一個低邏輯電位送至這個腳位時會重置定時器和使輸出回到一個低電位。它通常被接到正電源或忽略不用。

　　Pin 5 （控制） -這個接腳準許由外部電壓改變觸發和閘限電壓。當計時器經營在穩定或振蕩的運作方式下，這輸入能用來改變或調整輸出頻率。

　　Pin 6 （重置鎖定） - Pin 6重置鎖定并使輸出呈低態。當這個接腳的電壓從1/3 VCC電壓以下移至2/3 VCC以上時啟動這個動作。

　　Pin 7 （放電） -這個接腳和主要的輸出接腳有相同的電流輸出能力，當輸出為ON時為LOW，對地為低阻抗，當輸出為OFF時為HIGH，對地為高阻抗。

　　Pin 8 （V +） -這是555計時器IC的正電源電壓端。供應電壓的范圍是+4.5伏特（最小值）至+16伏特（最大值）。

　　ne555調光電路圖大全（五款模擬電路設計原理圖詳解）

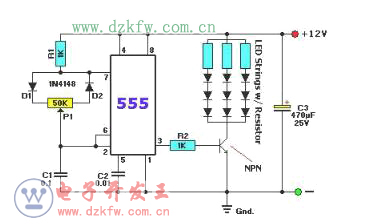

　　ne555調光電路圖（一）

　　

　　上圖所示的12V直流電源為LED燈泡供電，通過NE555對9個LED調光。

　　電路圖中的三極管選擇NPN晶體管管，必須能夠承受流經LED串聯的所有電流。

　　在我們測試電路時，在LED串的電阻器的選擇提供的發光二極管的正向電流為25mA 。三組LED電流為75毫安，所以我們選擇了一個晶體管IC額定值為200mA（BC547）或者選用電路更大的的也可以。

　　這種調光電路不能用來讓所有的LED關閉或全亮度。事實上NE555運行在同一個工作周期范圍5％-95％的電位器（P1）從最小到最大開啟。

　　ne555調光電路圖（二）

　　

　　該電路的工作原理是將電容C1的容量增大到4.7uF。因此，電路的振蕩頻率很低，NE555的3腳電位高低變化的速度減慢。當3腳輸出高電平時，發光二極管VD1、VD2同時通電發光。當3腳輸出低電平時，兩只發光二極管都熄滅。電路中的R3電阻值越大，發光亮度越小；R3阻值越小，則發光亮度越大。

　　值得注意的是，R3阻值不宜太小，否則流過發光二極管的電流過大，電路耗電較大，對發光二極管會產生不利影響，甚至燒毀。通常，流過發光二極管的電流可控制在10～20mA之間為佳。

　　如圖電路正常工作時，兩只發光二極管將同時一閃一閃地發光。

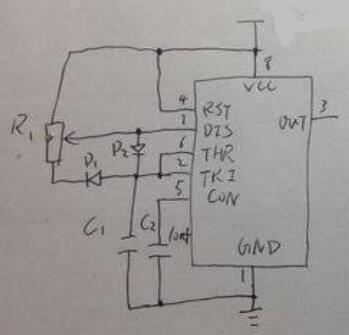

　　ne555調光電路圖（三）

　　

　　基于ne555實現無極調光的電路圖

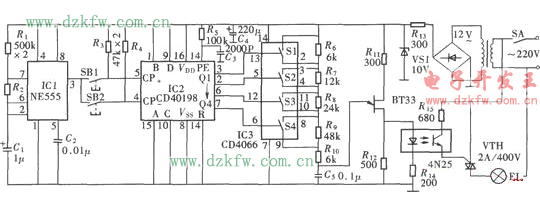

　　ne555調光電路圖（四）

　　本例是一個由555電路組成的16級調光的臺燈控制電路，它主要用來手動調節燈光的亮度。由于電燈的亮度自打開臺燈開關后是由暗到亮分16 級逐步變化的，因此它也是一個極好的白熾燈泡開燈保護電路，而且燈光的亮度變化速度是由人工來控制的，燈光的變化過程也是人眼能看得見的。由555電路組成的16級調光的臺燈電路的組成如圖2-69 所示。

　　

　　電路工作原理

　　由555電路組成的16級調光的臺燈電路主要由步進脈沖發生器、二進制計數式步進調光脈沖分配器、二進制邏輯組合電路、雙向晶閘管光搞合觸發器以及燈光控制主回路等組成，電路的組成較為復雜。步進脈沖發生器是由NE555 與R1 、R2 及C1 組成的脈沖振蕩器，由它產生的低頻脈沖通過手動按鍵開關加至調光脈沖分配器，作為調光用雙向晶閘管的觸發脈沖。由脈沖發生器加至調光脈沖分配器的途徑有兩路：一路通過SB1加至IC2 的加計數輸入端CP+ ，可使燈光由暗到亮;另一路通過SB2 加至IC2 的減計數輸入端Cp--，可使燈光由亮到暗。

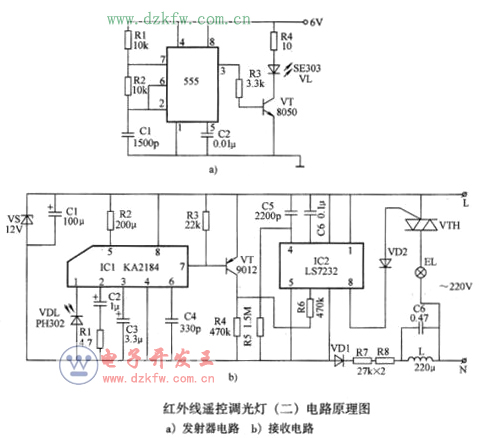

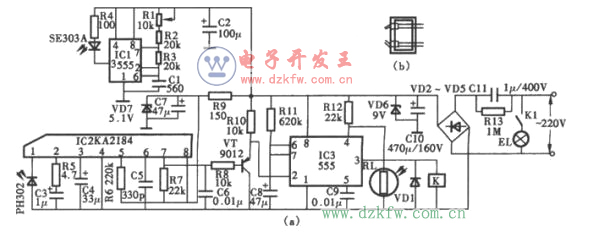

　　ne555調光電路圖（五）

　　本電路采用KA2184紅外線接收專用集成電路制作的紅外線遙控調光燈電路如圖所示，其中紅外線發射用驅動脈沖發生器由NE555組成。NE555時基集成電路產生的40kHz的脈沖經放大晶體管VT放大后，由SE303紅外線發射管向外發射。

　　

　　紅外線遙控接收電路由KA2184組成。當紅外線接收管接收到發射器發出的遙控信號后，經KA2184處理后由7腳輸出低電平。這一低電平直接加到VT的基極，使其導通，它的集電極輸出的電流在R4上端形成一個高電平輸出。這一高電平通過R6加至IS7232調光電路的輔助輸入端（6腳），作為調光的控制信號。

　　IS7232集成調光電路的6腳輸人觸發信號后，它的8腳就會連續輸出控制雙向晶閘管導通角的控制脈沖，使雙向晶閘管的導通角在410一1590之間變化。隨著雙向晶閘管導通程度的變化，電燈也由暗變亮或由亮變暗，從而實現了對電燈的調光。

　　在調光過程中，當需要電燈由暗變亮時，可按住遙控器的發射按鍵使之不斷發送控制信號。這時可以看到電燈在逐漸變亮，當達到所需亮度時立即松開發射按鍵，這時電燈的亮度便停留在這個位置上。如果再連續按下去，電燈又會由亮逐漸變暗，直至熄滅。

　　需要注意的是，IS7232是一種PMOS型集成電路，因此它的電源極性與常用的CMOS電路相反，即它的場電源端應當接電源的負極，而瑰端則應接電源的正極。

　　本例電路電源仍采用交流供電、電容降壓、二極管半波整流。與其他電容降壓的供電電路不同的是，該電源的降莊電容器C6并聯了一只220tH的電感器，而不是前面介紹過的電路中的電阻器。該電感器的作用是用來吸收IS7232所產生的諧波，防止其通過電源線干擾其他用電器。

　　

　　元器件選擇

　　紅外線發射器中的IC選用NE555， VA555、LM555或SL555等時基集成電路；IC1宜選用KA2184紅外線發射集成電路IC2選用KA2184紅外線接收集成電路，它的性能、參數和引腳功能與CX20106完全相同，可直接互換使用。

　　VTH選用普通小型塑料封裝雙向晶閘管，如1VIAC94A4或MAC97A6等型號；VS選用12V、0.5W硅穩壓二極管，如2CW60-12V或1N5242、1N5242B、1N6002、2CW5242或UZ-12B等型號。

　　其他元器件均無特殊要求，可按圖所標明的型號及參數進行選用。
