過零電路和可控硅組成的交流電源通斷控制電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/3/11

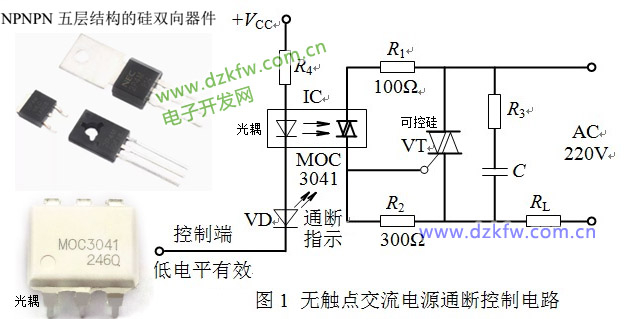

雙向晶閘管的一個主要用途是自動控制交流電源的通斷(無觸點控制)。圖1為無觸點交流電源通斷控制電路。雙向晶閘管V作為主控元件控制交流電源通斷,雙向晶閘管在移相觸發時,會產生大量諧波,對電網產生干擾。為避免這一缺陷,雙向晶閘管通斷控制一般采用過零觸發。即在交流電壓過0時,觸發雙向晶閘管導通。

過零電路和可控硅組成的交流電源通斷控制電路



Tags:可控硅,光耦
