早期的邏輯板一般是屏生產廠家提供，為了屏體正常包退包換，液晶電視生產廠家是不允許維修工程師對邏輯板進行維修的。隨著液晶電視的迅速發展，液晶電視廠家只購買上游提供的液晶面板，其他如背光模組、邏輯板均自行生產，所以，液晶生產廠家已允許自己的專業維修工程師進行背光模組及邏輯板維修，以達到快速解決客戶及用戶問題的目的。事實上，由于邏輯板是液晶電視數字處理電路與液晶面板顯示電路的橋梁，故障率是比較高的，且出現的故障現象往往與液晶面板產生的故障相似，而液晶面板的維修需要專業的高昂的維修設備進行，所以，為了準確判別故障部位并進行維修，維修邏輯板意義重大。邏輯板電路被稱作TCON電路。

一、邏輯板的作用

      它是控制PANEL液晶面板時序動作的核心電路，控制掃描驅動電路何時啟動，并將輸入的數字視頻信號(例如LVDS信號)轉換成數據驅動電路所用的數據信號形式(例如mini-LVDS信號或RSDS信號)，并傳遞到數據驅動電路(COF IC即液晶面板下端連接的電路)，控制數據驅動電路適時開啟。TCON電路就是液晶屏的圖像驅動電路，液晶電視出現的一-些有別于CRT電視的特殊故障，如花屏、圖像翻轉、圖像倒置、圖像發白等都是TCON電路造成。

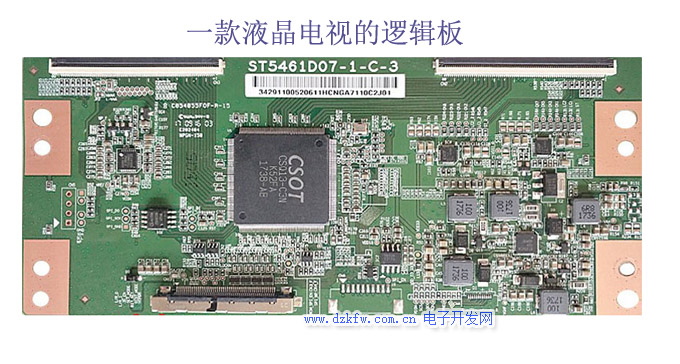

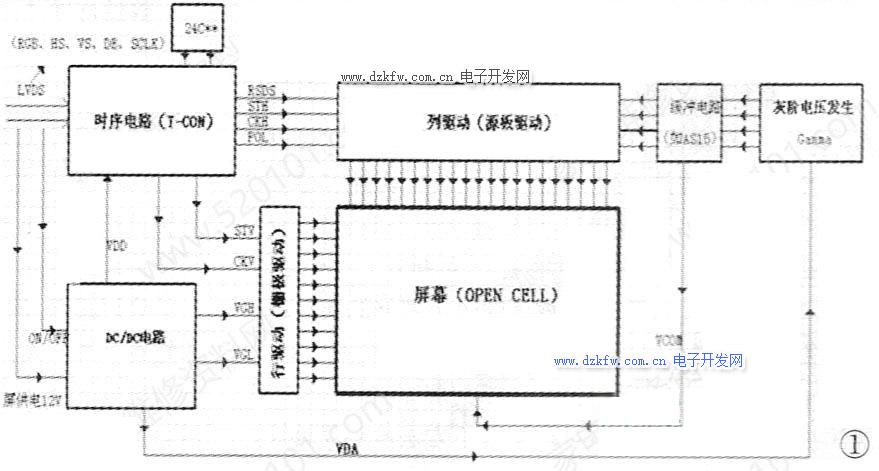

二、邏輯板的電路組成(見圖)



1、時序電路：核心電路，控制掃描驅動的啟動，并將數字LVDS視頻信號轉化為數據信號形式。

2、DC/DC電路:直流-直流電壓轉換電路，為邏輯板各單元電路提供工作電壓。

3、行列驅動:控制液晶面板內的MOS管單元開啟或關閉。

4、灰階電壓發生器:控制液晶面板內部液晶單元的翻轉角度。

三、邏輯板的六大供電的作用說明

1、VEEG/VGL/ voff：-6V -TFT組件關閉GATE的電壓給GATE使用。

2、VGH/VDDG/Von：GATE ON控制電壓，這個電壓一般是16v-32v等。
3、VCOM：3.6V-5v基準共通電壓和階調電壓的差值來驅動液晶，給面板使用。為了不讓電源瞬間的開與關，而引起內部組件突然承受過大的電流而破壞 IC，因而再TURNON和 TURNOFF的個電壓啟動順序必須符合先后順序。
4、 VDD：3.3V 、5.0V、12V數字電路部分供電電源。VDD+5V表示5V。
5、VDDA/AVDD/VDA:模擬電源 , 9.2V-13V為灰階調電壓的最大值，再轉成個階調所需電壓給 SCANIC的GAMMA電壓。
6、GM1---GM14:GAMMA校正電壓，該電壓為分級的階梯形式的電壓。用V1-V14來表示。
（1）M/POL：液晶驅動極性轉換信號，用于產生VCOM信號。
（2）GVON,GVOFF時序控制信號，是由時序控制芯片發出的。

（3）PWRONC/DC轉換IC開啟信號，這個信號是有時序芯片發送出來的。



四、液晶屏的常見故障排除

1、白屏：檢查VDD、VDA的電壓為0或者低。
2、幕出現彩條豎條、滿屏豎條、雜波淡淡的圖像、有時候黑屏：檢查VGH電壓。
3、滿屏豎條、并雜有圖像、并下部豎條無圖像：檢查VGL電壓為0v、或者電壓偏低。
4、圖像暗淡、對比度差：檢查 VGH偏低。
5、白屏：檢查多為校正電壓全為0v、全為VREF電壓。
6、負像：某個或者多個校正電壓偏低。
7、亮度偏高、負像：檢查 多為VCOM電壓
8、花屏、圖像撕裂、無圖像、圖像左右顛倒檢查： 時序控制錯誤 無RSDS信號輸出  或者丟失部分RSDS信號。
