微波爐用變壓器是一個升壓變壓器（見附圖）。和我們常見的變壓器相比沒有很多特別之處。也是由初級繞組，次級繞組組成。初級繞組有且只有一組電壓接220V交流市電。次級有兩個繞組兩組電壓：一組電壓是：4V左右的燈絲加熱電壓。

微波爐變壓器是一種漏感高壓變壓器。有三組線圈，除初級外還有兩個次級。一個輸出2KV高壓，另一個輸出3.4V。2KV高壓經過二倍壓整流后供磁控管電子加速用；3.4V主要用于給燈絲供電，電流可達10安以上。至于用途，除了產生高壓和給燈絲供電其他沒什么用途了。有些愛好者喜歡拿來玩高壓，不過最好不要這么做。也有人拆掉次級改低匝數制成點焊機。另外就是工頻高壓危險，不要隨便接觸。

　　另一組電壓是：2100V給倍壓整流供電的高壓。注意，這組電壓引出端點一端接該微波爐變壓器鐵心。一段才是通過插頭引出。格蘭仕微波爐通過插頭引出端接保險，海爾大部分微波爐也是插頭引出端接保修。保修規格2000V　0.75A。LG微波爐取消了這個保險，直接由變壓器引出插頭接高壓整流端。

　　知道了微波爐高壓變壓器的結構，就很容易判斷其好壞。

　　檢測方法：

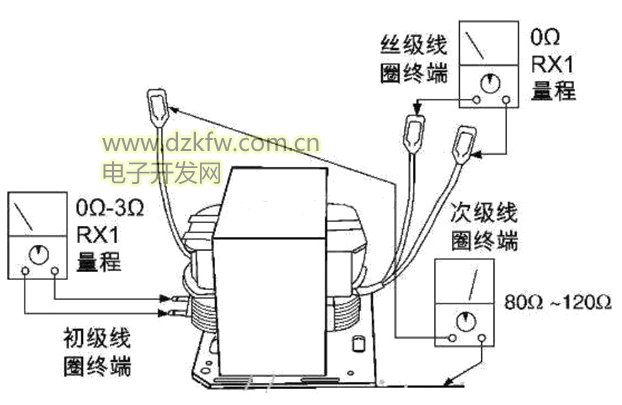

　　1．不通電情況的檢測判斷：用萬用表測量阻值。初級兩端阻值２歐姆，次級燈絲阻值相接近短接。高壓繞組阻值80～120歐姆。不同的變壓器差別明顯。

　　2．通電檢測判斷：把初級接上220V交流市電，看次級電壓是否在范圍內。燈絲4V左右，高壓2000V，這里的2000V不好測量。我們常見的萬用表測量電壓沒有這么高�？赡芡ㄟ^(guò)引出電弧初步判斷。這需要經驗。也可以通過測量空載電流電流輔助判斷。微波爐用變壓器控制電流4A左右。

　　3．可通過用串聯電路分壓的原理，來擴大萬用表量程，就可以很方便的用通電的方法來測量高壓變壓器的高壓了。
