首先，根據室外機銘牌上標注的壓縮機、室外機風扇、四通換向閥、室外盤管傳感器符號或標注文字，確認室外機接線板各端子名稱。然后，根據室外機接線板端子與室內機接線板端子一一對應的關系，辨別出窄內接線板各端子功能。再沿室內機接線板中壓縮機控制線、室外風扇電機控制線、四通換向閥控制線．識別出電腦板上的壓縮機控制繼電器、室外風扇控制繼電器、四通換向閥控制繼電器；沿繼電器線圈所連接的反相驅動器(ULN2003引腳(10)-(16)中的某個腳)，識別出ULN2(X)3的壓縮機控制、室外風扇控制、四通換向閥控制輸出端。然后根據ULM2003輸入和輸出的對應關系(如(16)腳輸出對應的輸入為(1)腳、(15)腳輸出對應的輸入是(2)腳)，識別出ULN2003的(1)-(7)輸入引腳功能．最后沿線路板找出與uLN2003的輸入腳相連的CPU對應輸出腳的功能。

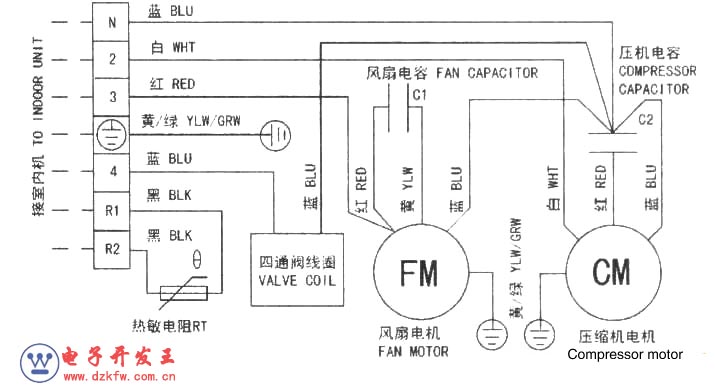

　　以下圖中的壓縮機控制支路為例，先根據室外機接線圖標注的壓縮機符號CM或文字，識別出右側的壓縮機。壓縮機上面三根引線從左到右分別為公共端子、啟動端子(外接電容)、運行端子(外接接線板零線N)。左側公共端子所連接的接線板(2)腳(標注“白WHT”線)為壓縮機控制線。據此識別出室內機接線板下排(2)腳(標注“白”線)為壓縮機控制輸出線。沿室內機壓縮機控制輸出線找到電腦板上的壓縮機控制繼電器，該繼電器所連接的ULN2003(16)腳是壓縮機控制輸出，與(16)腳對應的(1)腳為壓縮機控制輸入腳。接ULN2003(1)腳的CPU(40)腳是壓縮機控制輸出。

　　提示：對于采用三極管作反相驅動器的機型．壓縮機繼電器線圈所連接的三極管是壓縮機控制管，該管基極(一般為中間引腳)所連接的CPU腳為壓縮機控制輸出。
