我們做電子制作和設計的朋友高不開電腦, 寫程序,編程芯片都需要頻繁使用鼠標, 而光電鼠標容易出現如下故障:斷線、接口芯片損壞、元件虛焊或脫焊、發光二極管損壞,光學系統臟污等。我在幾年的鼠標維修過程中發現90%的故障都來自鼠標的四根芯線。 本文專門討論下 usB光電鼠標四芯線的故障情況。
一、鼠標的故障現象
        由于USB鼠標線太細, 有的設計有纏繞收線功能,時間一長極容易四芯線斷線或兩線相碰, 電纜芯線斷路或兩線相碰主要表現有 USB插頭插入無提示音, 電腦屏幕右下方顯示“無法識別的USB設備”,燈不亮。光標不動或時好時壞。如果用手接動 uSB電纜連接線,光標抖動。一般芯線故障點多發生在鼠標電纜線的兩端即插頭的尾部電纜芯線引出端(圖1中 B點)與鼠標口電纜芯線引入端(圖1中 A點)的頻繁彎折處,此時護套可能完好無損, 從外表上一般看不出來, 而且由于斷開處時通時斷,用萬用表檢測要掌握靜態與動態測試的技巧。



二、鼠標電路板檢測
1. 肉眼觀測：
     將圖1鼠標頭的A、B附近對折,鼠標由不動變動或鼠標底部中央處的發光二極管由不亮變亮,則100%是斷線或碰線故障！
2.工具檢測：
①萬用表測電壓：
     擰下鼠標底部螺絲,扳開塑料底殼,將鼠標插入電腦USB接口,測量鼠標四線電壓,電源v為5V左右, D一為3V，D+為0V,地G為0V, 5V直接來自于電腦, 3V由5v經接口芯片變換而來, 著5V無,來自于電腦, 3V由5v經接口芯片變換而來, 著5V無一定為線斷,有可能是鼠標內電路板上元器件不良。數據線 D+與地 G為 0v時也有可能線斷。 uSB接口芯片見圖2。為了深入理解上述電壓測試, 下面讓我們來看看 USB鼠標插頭內的四條金手指與鼠標內電路的連接。USB采用四線電纜,其中兩根 D+, D- 或+D, -D是用來傳送數據的,另兩根為電源與地,插頭內四根金手指中兩邊長的是電源與地線, 中間短的是數據傳輸線。
      將 USB接口向下, 把鼠標 uSB插頭金屬外殼帯有兩個方型口的一面面對自己(如圖3所示),從左到右,USB接口內四個金手指依次為;電源地、數據正、數據負、電源正。

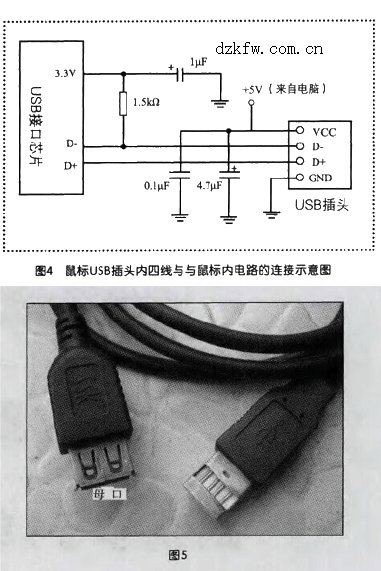

      一般鼠標內電路板上接口芯片都會提供3個引腳來連接 uSB鼠標括頭,分別是3.3V的電平輸出腳;D+1 D-。如圖4所示,括頭插入才有5V, 5V和接口芯片與外圍電路正常才會產生3.3V, D一才有3V左右的電壓。

② 萬用表測通斷：
      用萬用表的通斷測試檔位即蜂鳴器檔位測四芯線的通斷,但由于鼠標 uSB插頭口太小、 四條金手指用萬用表的表筆是不方便接觸的,讀者方可仿效本人的辦法做一個測試工具:幾元錢買一條帶有一個母口的 uSB電纜線, 將公口帶有兩個方形口的一面用銼刀銼成一個長方形缺口,如圖5所示,不管是要修理的舊鼠標線還是檢測新鼠標線, 只需將鼠標線插頭插入母口一端,用萬用表測量四根線的通斷相當方使,而且對于鼠標內的四根線（電源地、數據正、數據負、電源正)根據圖3來判斷也輕松自如。
三.鼠標維修
1 .原線修復
      針對圖1鼠標線 B處線斷或兩線短路的情況可采用原線修復的辦法修理。拆開鼠標,將四線從電路板焊下; (如果是電纜排線插頭則直接從電路板上拔下便可),拆下前特別注意四條顏色線與焊點的對應, 然后把芯線按斷線的位置剪去5~6cm左右, 照原樣焊接或壓線,將芯線裝在電路板上。但特別注意四條線如果是漆包線的、焊接前需將四根線的線頭上的漆層刮干凈再焊接,刮時要輕柔,不要將線頭刮斷。
      為了保證以后電纜線不再因疲勞而斷線, 可取廢圓珠筆彈簧一個,待剪去芯線時將彈簧套在線外,然后焊好接點。 用鼠標上下蓋將彈簧靠線頭的一端壓在上下蓋邊緣,讓大部分彈簧在鼠標外面起緩沖作用, 增加電纜線的抗拉作用,這樣可延長電纜線的使用壽命。
2.換線
      針對圖1鼠標線 A處線斷或內部兩線短路的情況或用圖5工具判斷通斷有故障的情況可用換一根新 uSB四芯線的辦法來修理。鼠標線要求不可太粗,也不可太細,太粗操作不靈。
