所謂的水平一條亮線故障是指遙控彩電在接收彩色電視信號時，所有頻道均能接收到清晰的伴音，屏幕上只有一條水平亮線現象。產生此類現象的故障原因一般均是場掃描組成電路工作異常或某種原因強迫場輸出電路停止工作引起場偏轉線圈中沒有鋸齒波電流流過，電子束未作垂直運動所致。

    (1)場同步輸入電路出現嚴重漏電或短路、場同步分離電路輸出端與地或其他部位短路增色會造成場振蕩電路停振，如TA7698AP的場同步信號輸入端28腳對地出現短路時，集成塊TA7698AP內部振蕩電路停振，使其27腳無場頻振蕩脈沖輸出，繼而使其24腳無場鋸齒波信號輸出，場輸出電路停止工作而產生水平一條亮線。

    (2)場振蕩電路(包括場頻控制電路)工作異常或其正常工作的供電電壓異常引起場振蕩不工作均會因無法形成正常的場頻脈沖而使場輸出電路停止工作。對于不直接設場振蕩電路的機型(如采用TA8659／8759機心)，其場掃描脈沖是由行頻脈沖分頻而得，若集成塊內部分頻電路不良或其正常工作電源(TA8659／8759的61腳)異常，均無法形成正常的場頻脈沖從其29腳輸出，繼而出現水平一條亮線故障現象。

    (3)場鋸齒波形成電路不良或其正常工作的供電電壓異常引起場鋸齒波形成電路工作異常均會因無法形成正常的場頻鋸齒波信號而出現水平一條亮線故障現象。

    (4)場激勵級電路不良或其正常工作的供電電壓異常引起場激勵級電路工作異常或不工作，使其因無法輸出正常的場激勵信號而出現水平一條亮線故障現象。

    (5)場輸出電路不良或其正常工作的供電電壓異常引起無法形成場頻鋸齒波電流，使場偏轉線圈中無驅動電流通過，導致電子束未作垂直運動而出現水平一條亮線故障現象。場輸出部分電路在電視機電路中屬于大功率電子電路，其故障率較高，故障現象除表現為水平一條亮線外，還可能出現場幅過大或過小、線性不好、圖像上方有回掃線或無光柵等故障現象。

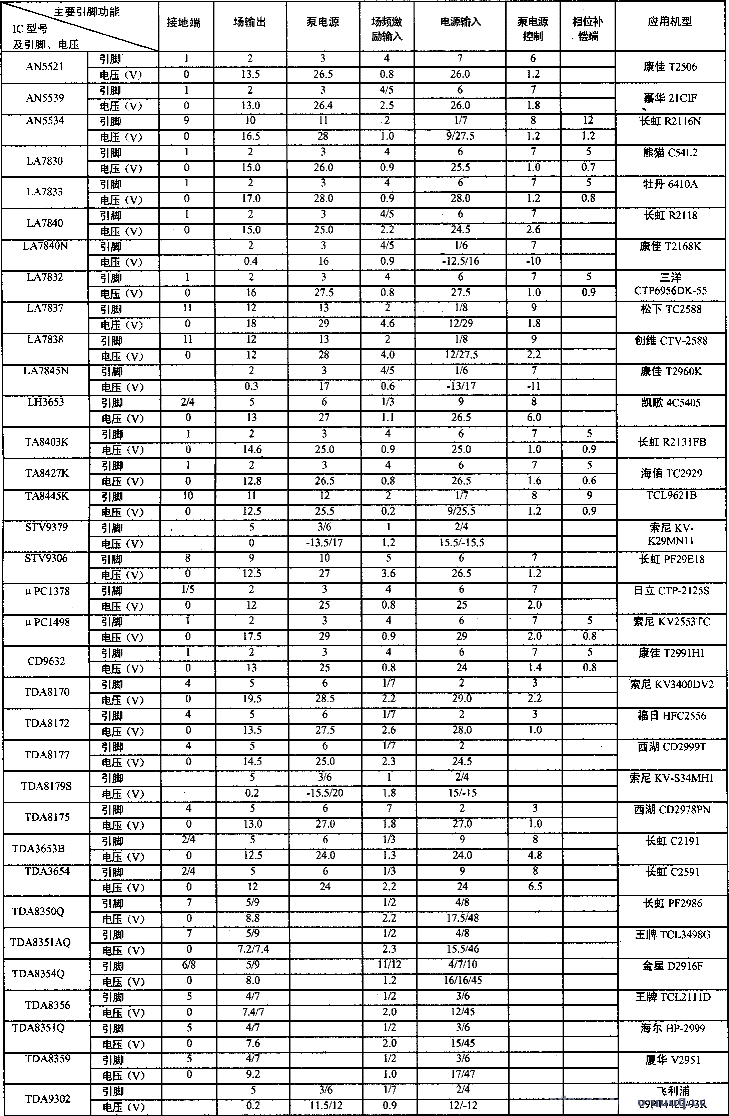

    目前新型遙控彩電的場輸出電路均采用集成塊，常見的場輸出集成電路主要引腳功能與正常工作電壓如附表所示。

    (6)場輸出部分的末級耦合電容變質開路或偏轉線圈電路不良，或維修開關在檢修位置漏電等。

    (7)視放電路不良或束電流形成電路或自動對比度控制(ACK)電路不良，或亮度異常導致束電流過大時，通過視頻／解碼集成塊內部電路的作用，迫使場頻激勵信號形成電路停止工作，繼而出現水平一條亮線故障現象。如采用三洋A3機心的彩電，當ACK電路出現故障，使LA7680的41腳電壓低于3V時，將會引起視頻／解碼集成塊LA7680內部的垂直計算器因電壓降低而停止工作，繼而出現水平一條亮線，這是A3機心彩電特有的通病；對于主機板采用集成塊AN5095／AN5195(如長虹CN-5機心)、AN5192(松下cx-1機心)彩電，當視頻放大電路、或束電流形成電路或ACK、ABL電路不良引起此類視頻／解碼大規模集成塊的20腳(維修開關控制端兼任ACK控制輸入端)電壓低于O．7v時，將自動關閉其58腳的場頻激勵信號輸出，使場輸出電路停止工作。

    由于視放電路不良等產生一條水平亮線故障現象與場掃描組成電路不良產生的水平亮線存在明顯的特征差異，即前者在出現水平亮線之前屏幕上出現很亮的白光柵或過亮的單色光柵，且滿屏回掃線，隨后很快變暗，最后呈水平一條亮線；而后者則不會出現滿幅過亮光柵現象。根據此特征差異可區分故障源是視放電路還是場掃描組成電路。

    1、電壓法

    電壓法是通過檢測影響場掃描電路正常工作的關鍵點電壓是否正常來縮小故障源范圍。

    (1)測場輸出級關鍵點電壓

    場輸出級關鍵點電壓主要是工作電源供給端與場輸出中點電壓。對于集成電路方式的場輸出電路來講，其工作電源供給端電壓是否正常主要看所測電壓與標稱電壓之間誤差是否在2v以內，如TDA3653的9腳正常供電電壓為26v，TDA3654l的9腳電源端正常電壓應為24V(長虹C2592彩電)。

    若測試結果是場輸出級工作電壓低于正常值許多或為0V，應對其工作電壓供給電路及場輸出級進行檢查。方法是斷開場輸出級工作電壓引入端，看工作電壓是否恢復正常，如恢復正常，說明工作電壓低的原因系場輸出級過流所致，如果工作電壓依然如故，應對工作電壓供給電路進行檢查。

    場輸出級中點電壓，一般為上述場輸出級工作電壓的1／2或高于l／2值1～2v均可視為正常。

    若場輸出級中點電壓為0V，多是場輸出級有問題，或場輸出級與中點相接的680～3300μF耦合電容擊穿損壞。若輸出級中點電壓為供電電壓或近于工作電壓，則說明場輸出級上管飽和或下管截止，其原因除場輸出塊自身不良外，同時也要看場激勵級輸入點電壓是否正常來定位故障源。如對于LA7830場輸出塊(長城G8253彩電)，若測得中點2腳電壓為24V，輸入端4腳電壓為0V，且測得TA8659的6l腳電壓正常時，應檢查TA8659的29腳與LA7830的4腳外接器件有無損壞，若這部分器件正常，應判斷場輸出塊損壞。

    (2)測場振蕩、場鋸齒波形成、場預推動工作電壓

    這部分電路多數工作電壓是+12V，少數為+8V。對于+12V供電的機型，測試結果為+11～+12．5V為正常；+8V供電的機型．測試結果在+7．5-+8．5V可視為正常。否則應對+12V或+8V穩壓電路及其負載進行檢查。

    (3)測場激勵級輸入點電壓

    場激勵級輸人點電壓對輸出端電壓的影響一般呈反比例關系，即在輸入端電壓正常時，輸出端電壓應為本級電路工作電壓的1／2左右；在輸入端電壓低于正常值時，輸出端電壓應高于本級工作電壓的1／2；輸入端電壓為0V時，輸出端電壓為本級工作電壓值，即24V以上。在檢修時，可根據這個關系，初步判斷故障部位，以縮小故障檢修范圍。

    對于場輸出級采用集成電路的機型，場激勵級往往與場輸出級集成在同一塊集成電路內，即場激勵級的輸入端便是集成塊的場鋸齒波(或觸發脈沖)信號輸入端，如常用的AN5521、AN5515、TA8427K的4腳為場激勵級輸入端，TDA3654的l、3腳為場推動輸入端。這幾種集成電路雖輸入的信號形式均是場鋸齒波，但因使用場塊的不同存在正常情況電壓讀數不同；在異常情況下電壓讀數的有無，能說明的問題也不一樣。

    場輸出塊TA8427K、LA7830通常與TDA8362／1、TA7698、μPCI423配合使用。這兩種場輸出塊均是由4腳引入場掃描脈沖。只有在4腳有場掃描脈沖輸入且它本身的輸入回路正常的情況下，此腳才有1v左右的電壓。如果測試此引腳電壓為0V，其原因可能是TDA8362／1、TA7698、μPCI423未對它提供場掃描脈沖信號，也可能是與此腳相關的輸入回路存在開路或短路故障。如黃山AH5353彩電，若測得LA7830的2腳輸出端與4腳輸入端電壓分別為24／0V，一般是場輸出塊損壞。

    場輸出塊AN5521、AN5515兩者通常與TA8659／8759配合使用。其鋸齒波信號來自TA8659／8759的29腳。在TA8659／8759的29腳有鋸齒波輸出且AN5621、AN5515的4腳內接場激勵級的基極輸入電路正常的情況下，AN552l、AN5515的4腳電壓應為0．9V左右。在TA8659／8759的29腳因故無鋸齒波輸出，或場輸出塊的4腳內接場推動管基極輸入回路存在短路、斷路故障時，均會造成場輸出塊的4腳無電壓輸入，同時也會造成TA8659／8759的29腳無電壓輸出。

    顯然對于TA8427K、LA7830、AN5521、AN5512來講，在它的輸入端無電壓的情況下，除了要重點檢查場輸出塊4腳內、外接相關元件外，還要對場頻激勵信號來源TDA8362／l、TA8659／8759內接的場振蕩、預推動、+12V工作電壓等電路進行檢查。

    對于TDA3654／3653場集成電路，在其1、3腳輸入信號端電壓過高(如為+5v)時，則要對所測試點以前的場振蕩、鋸齒波形成電路進行檢查。

    一般地，若場激勵級輸入點電壓正常，而場輸出中點電壓為0V、或近于工作電壓或偏移正常值許多，均可以判斷故障在場輸出級及相關的偏轉回路；若場激勵級輸入點電壓為0V或低于正常值許多，而場輸出級中點電壓近于工作電壓，其故障原因多是場激勵級輸入點電壓異常引起，應重點對場激勵級輸入電路相關器件進行檢查；若場激勵級輸入點電壓和場輸出中點均為0V，則應對它們共同的場輸出塊進行重點檢查；若場激勵級輸入點電壓為0V，而場輸出級中點電壓正常，應對場激勵級信號輸入線路及其以前的場鋸齒波形成、場振蕩電路進行重點檢查。

    (4)測場頻控制引入端電壓

    采用場頻控制常見于使用TA7698的各機型，其場頻控制點為TA7698的29腳，這個引腳的電壓是否正常，可以說明場振蕩電路是否具備振蕩條件。如熊貓3806彩電出現水平一條亮線故障時，若測得集成塊TA7698的29腳電壓為lV(正常值約為2．7V)，應重點檢查29腳外接器件及場頻控制插頭等。

    (5)測場掃描制式控制點

    一般這個測試點電壓可以判斷出場不同步的原因是否因制式不對所致，但對于某些機型，如三洋A3機心的機型，LA7680的32腳制式引入端電壓不對還會造成水平一條亮線。因此，在檢修A3機心彩電水平一條亮線故障時，不要忽視對場掃描制式引入點電壓的檢測。

    (6)測場同步信號引入點電壓

    通過測這個點的電壓可判斷出有無場同步信號引入。對于使用TA7698的各遙控彩電，其場同步信號引入端為TA7698的28腳，這個引腳電壓的高低可反應出接收信號的強弱；但在判斷場是否振蕩時可以斷開28腳來確認，因為28腳與外圍電路出現短路時會迫使場振蕩電路停振，出現水平一條亮線現象。

    對于使用TA8659／8759、LA7680／7688、μPCI423等集成電路的各彩電，場同步分離在集成電路內完成，因此無單獨的場同步信號輸入端，只能通過測量復合同步信號輸入端來推斷場同步信號的引入情況。

    (7)測場輸出級升壓點電壓

    對于場輸出級采用場輸出塊的，這個測試點是升壓二極管的負極，升壓二極管識別的方法是看它在電路中的結構。在場輸出級電路中，正極接工作電源(+24～+28v)，負極接場輸出塊某引腳和220-100μF電容正極的是升壓二極管。判斷這個電壓是否正常的標準是，看其是否高于工作電源約0．3-O．7v，如果是，說明升壓電壓、場輸出級、場激勵級及以前工作電路正常；如低于工作電源約0．6-O．7v，說明升壓電路未工作，此時應結合故障現象進一步判斷故障是在升壓電路還是在場激勵級以前電路。一般若屏幕有光柵出現，但光柵頂部略壓縮并且有回掃線，應判斷故障源在升壓電路；反之，若為水平一條亮線或其他故障，應先對其他電路進行檢查。

    (8)測特殊關鍵點電壓

    在檢修主機板采用集成塊AN5195／5095(如長虹CN-5機心)、AN5192(松下Cx-1機心)的彩電出現水平一條亮線故障時，應先檢查其20腳電壓是否低于0．7v；對于采用A3機心的彩電出現水平一條亮線故障時，應先檢查LA7680的41腳電壓是否低于3V。

    2、波形法

    這種方法比較直觀，一般可通過檢測場輸出集成塊的場激勵信號輸入端、場輸出端以及場反饋信號輸入端信號波形是否正常來縮小故障源范圍。如檢修松下TC-29V30R彩電出現水平一條亮線故障時，可通過分別檢測場輸出塊LA7838的2、12、7腳信號波形是否正常(正常時這三引腳信號幅度依次約為6．3vP-P、56 vP-P、2．5VP-P)來定位故障器件位置．如檢修索尼KV-F25MF1彩電出現水平一條亮線故障時，可通過分別檢測場輸出塊STV一9379的1、5腳信號波形是否正常(正常時這兩引腳信號幅度依次約為0．3VP-P、60 vP-P)來定位故障器件位置。

    另外在檢測信號波形時應注意以下三點：

    (1)若測得集成塊TA8759／8659的29腳、TA7698AP的24腳、μPCI423的22腳無場掃描波形時，不妨先檢查場激勵級基極回路是否出現開路故障。

    (2)若測得場振蕩電路無波形輸出時，對于場振蕩脈沖系行頻而得的機型(如采用集成塊為TA8759／8659的機型)，要注意檢查集成電路中場分頻電路供電電壓是否正常，如TA8759／8659的61腳電壓正常應為+12V左右。

    (3)注意視頻解碼集成塊內部的電路結構及信號走向，如對于TA7698AP，若測得無場振蕩脈沖波形時，在確認場頻控制點和振蕩定時元件均正常的前提下，應斷開通過此集成塊28腳內部影響場振蕩的元件來定位故障源，因為斷開28腳不會影響此集成電路內的振蕩，但倘若此引腳與某處出現短路或嚴重漏電時，將會造成集成塊內振蕩電路停振。

    3、外接信號注入法

    在確認場輸出集成電路供電正常前提下，通過在場輸出集成塊的場頻激勵信號輸入端注入一定幅度的干擾信號，觀察屏幕上水平一條亮線是否上下展開來判斷故障源是否在場輸出及其以后的偏轉電路中。

    (1)50Hz信號注入法即通過小型外接變壓器將交流市電電壓變換為lOV以下交流電壓，再通過分壓關系取其幅度為1 vP-P以下的交流信號作為信號源。檢修時將此信號加到場輸出集成塊的場頻激勵信號輸入端，若仍是水平一條亮線，則判斷場輸出電路有問題；若光柵基本滿幅，則判斷故障點在場振蕩電路或場直流反饋電路。

    大量維修實踐表明，50Hz信號注入法對于判斷一般場輸出電路都是適用的，但有兩種線路并不適用；一是采用沙堡脈沖的老式飛利浦機心。此種機心，當場振蕩停振時，沙堡脈沖不正常，導致視放消隱、深度截止，即使場輸出電路正常，當注入50Hz信號時，將加速極電壓調至最大，屏幕也不會出現光柵。這樣就無法判斷場輸出電路是否正常，也就無法縮小故障源范圍。二是采用LA7837的電路，如采用LA7680的A3機心，因LA7680的32腳輸出場頻觸發脈沖供給場集成電路LA7837，當故障為水平一條亮線時，用50Hz信號注入LA7837的輸入端，光柵滿幅，但事實證明，這并不能說明LA7837及相關外圍元件無故障，因為LA7837的3腳外接的。RC并聯定時電路器件不良，尤其外接電容容量下降到一定程度時，將出現水平一條亮線故障。

    (2)干擾信號法用金屬鑷子間斷碰觸場頻激勵信號輸入端(相當于注入人．體感應信號)，觀察屏幕水平一條亮線有無瞬間上下展開少許來判斷。

    (3)直流信號注入法  將萬用表置R×10或100擋，紅筆接地，黑筆碰觸場激勵脈沖信號輸入端，觀察屏幕上光柵有無瞬間拉開來判斷。
