一般電接點壓力表用于測量各種流體介質的壓力，單位為兆帕（MPa）。通常，儀表與電氣設備器件配套使用，可對被測壓力的各種氣體、液體介質實現自動控制和報警。

1、電接點壓力表的結構

由測量系統、指示系統、磁助電接點裝置、外殼，調整裝置和接線盒組成。

2、電接點壓力表的內部接線圖。如下：

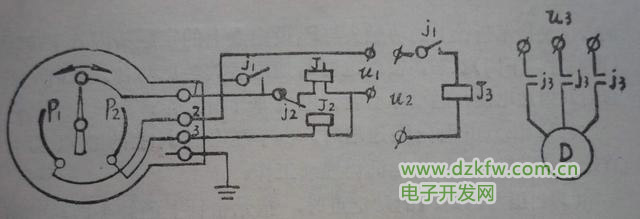

電接點壓力表內部接線圖

3、電接點壓力表的工作原理

當壓力達到下限位時，電接點壓力表的活動觸頭與下限觸頭接通，J1繼電器得電自鎖，J1常開觸頭閉合，驅動J3，電機得電運轉。系統開始補壓，當壓力達到系統上限壓力時，活動觸頭與上限觸頭接通，繼電器J2線圈得電動作，J2常閉觸頭斷開，切斷J1繼電器線圈，J1常開觸頭斷開，電機失電停止運轉。

4、電接點壓力表的上下限調整

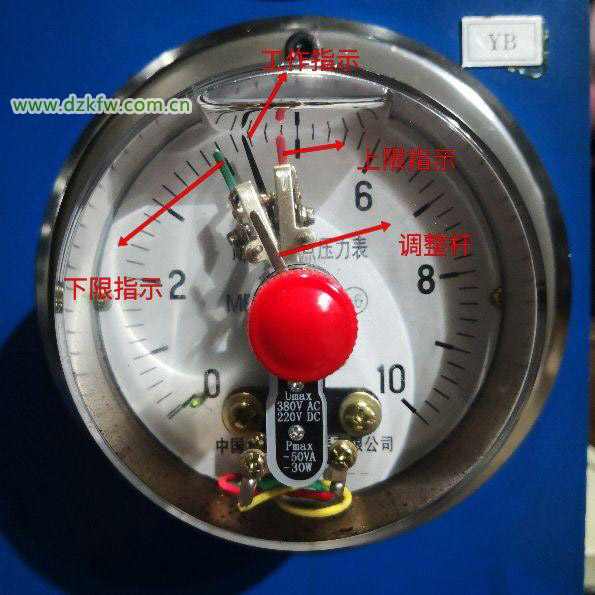

電接點壓力表

綠色指針表示電接點壓力表的下限位位置，黑色指針表示系統工作壓力位置，紅色指針表示電接點壓力表的上限位位置。

如圖：調整桿帶動上、下限連接螺絲左右移動，達到需要調整的上、下限壓力位置即可。例如要調整下限位，即把紅壓帽向下壓，帶動調整桿移動到綠色指針上方的調整螺絲處（上、下限位指針都與各自的調整螺絲相連接的），推動螺絲，指針即可向左移動，到達需要調整的壓力即可停止移動；電接點壓力表上限調整也是一樣的。

5、壓力罐電接點壓力表自動上水電路圖

分享一個壓力罐電接點壓力表自動上水電路圖，學習下壓力罐電接點壓力表自動上水的電路設計方法，需要的朋友參考下。

壓力罐電接點壓力表的使用實例

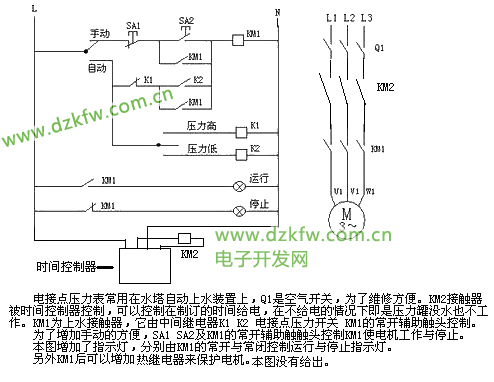

壓力罐電接點壓力表自動上水電路圖，如下：

電接點壓力表常用在水塔自動上水裝置上，Q1是空氣開關，為了維修方便。KM2接觸器被時間控制器控制，可以控制在制訂的時間給電，在不給電的情況卞即是壓萬罐沒水也不工作。KM1為上水接觸器，它由中間繼電器K1  K2電接點壓力開關   KM1的常開輔助觸頭控制。為了增加手動的方便，SA1  SA2及KM1的常開輔助觸觸頭控制KM1使電機工作與停止。本圖增加了指示燈，分別由KM1的常開與常閉控制運行與停止指示燈。另外KM1后可以增加熱繼電器來保護電機。本圖沒有給出。
