在自動供水（油）等使用場景中時常會用到電接點壓力表,所以搞懂電接點壓力表的工作原理就至關重要，也對實際的運用起到很大的幫助。

前一篇文章我們介紹了電接點壓力表的輸出是開關量（數字量），就兩種狀態，開或是關（接通或是斷開）。也可以理解為1和0和兩個狀態，1就是開（接通），0就是關（斷開）。

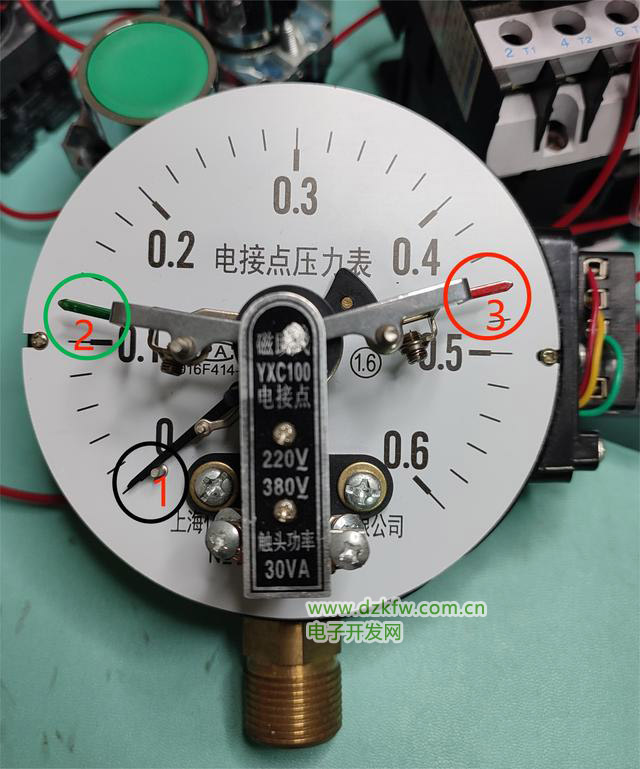

電接點壓力表上有三個指針如上圖 1號黑色指針為當前壓力指示指針（當在實際打壓力的時候，這個指針會隨著壓力的大小變化而上升或是下降）。2號綠色指針為下限位指針（實際打壓需要的最低壓力就是靠這根指針來調節）。3號紅色指針為上限位指針（實際打壓需要的最高壓力就是靠這根指針來調節）

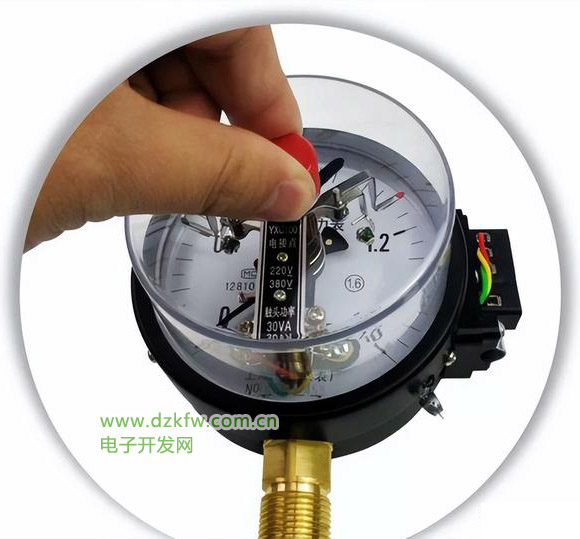

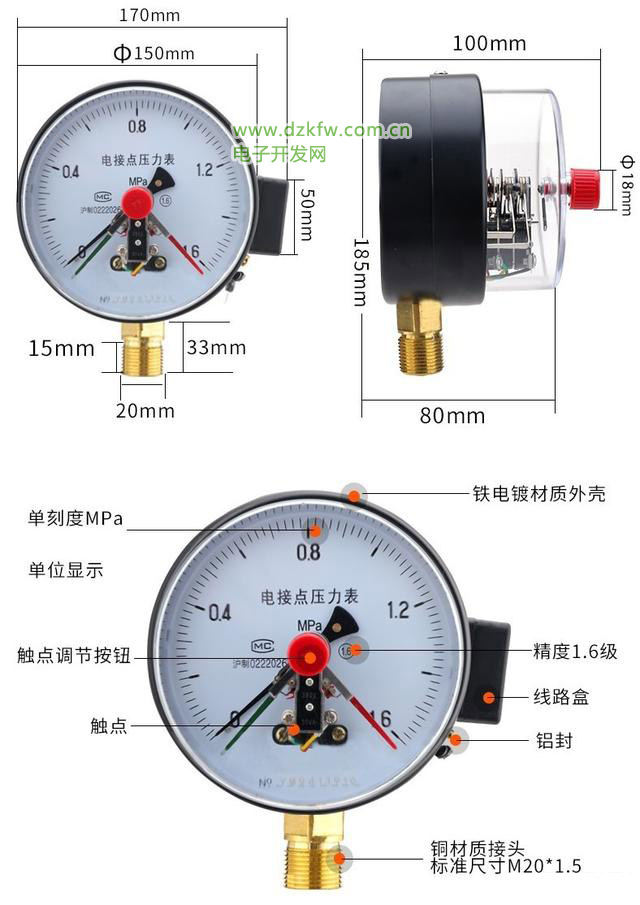

這些個指針如何來調節呢？來看下圖，電接點壓力表外殼上有這么一個紅色的可調節旋扭（不同廠家顏色有出入，不過肯定是有你調節的地兒）。綠紅兩個指針就是靠這個旋扭來調整上下限位的。黑色指針前面說了是靠壓力來指示，所以不用調。

弄懂幾個指針的作用以及如何調節上下限位，也知道電接點壓力表輸出是開關量。下面來說說電接點壓力表上下兩個限位的具體工作狀態，也就是上限位何時是開何時是關，下限位何時是開何時是關這個就很重要了，必須要弄懂的一個知識點。

先來看下限位，下限位一般是用作啟動信號用。

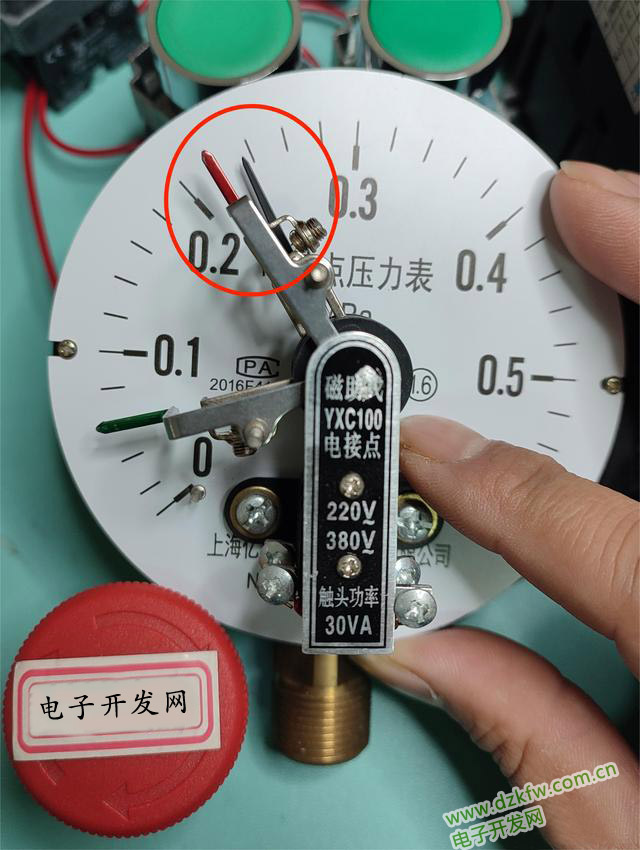

說完了下限位，再來說說上限位，上限位信號一般用作斷開電路使用（下限位啟動，上限位停止），看下圖紅圈內的兩個指針，當前壓力黑色指針超過了上限位紅色指針的時候，上限位這個時候接通有信號輸出。只要黑色指針低于上限位，上限位信號就永遠是斷開狀態，不會接通沒有信號輸出。怎么樣朋友們，有沒有弄懂上下限位的工作原理？
