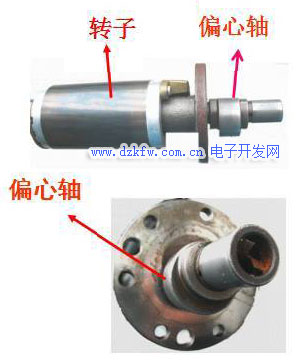

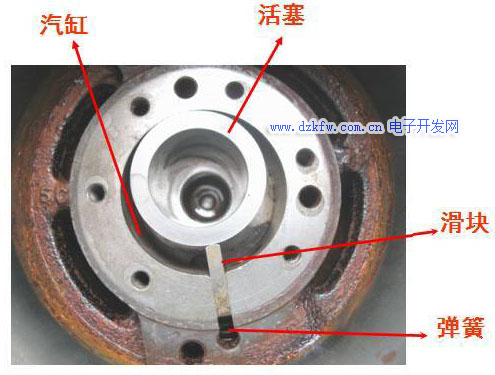

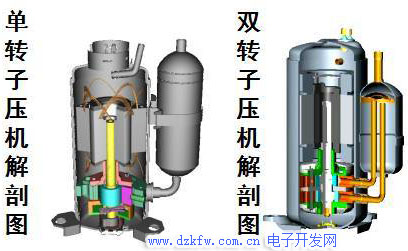

轉子壓縮機的分解圖

渦旋式壓縮機的工作原理

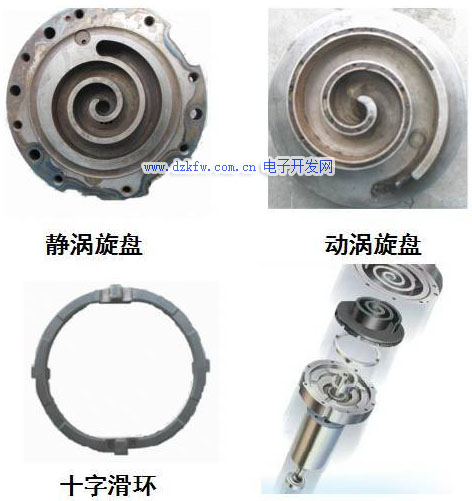

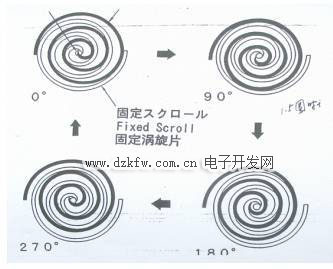

渦旋式壓縮機主要由兩個渦旋盤相錯180度對置而成，其中一個是固定渦旋盤，而另一個側是運動渦旋盤，它們?cè)趲�點上接觸并形成一系列月牙形容積。運動渦旋盤一方面為了與固定渦旋盤嚙合而保持給定的旋轉半徑，另一方面做不自轉的旋轉運動，這是靠安裝在動、靜渦旋盤之間的十字滑環來保證。吸氣口在渦旋盤的外表面，隨著曲面的順時針轉動，氣體由邊緣吸入，進入月牙形容積，并在順向中心運動的同時，使月牙形容積逐漸縮小而壓縮氣體

渦旋式制冷壓縮機的特點：

1、相鄰兩室的壓差小，氣體的泄漏量少。

2、轉矩變化幅度小、振動小。

3、沒有余隙容積，故不存在引起輸氣系數下降的膨脹過程。

4、無吸、排氣閥，效率高，可靠性高，噪聲低。

5、由于采用氣體支承機構，故允許帶液壓縮。

6、機殼內腔為排氣室，減少了吸氣預熱，提高了壓縮機的輸氣系數。

7、渦線體型線加工精度非常高，必須采用專用的精密加工設備。

8、密封要求高，密封機構復雜。
