今天與大家一起學習的時：繼電器控制正、反轉控制線路

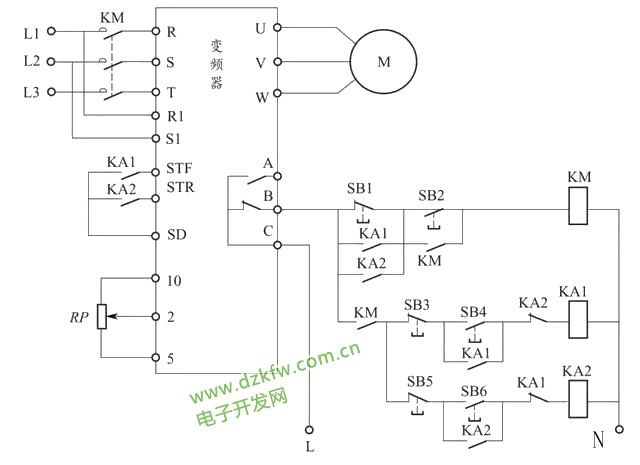

繼電器控制式正、反轉控制線路，線路利用了KA1、KA2繼電器分別進行正轉和反轉控制。原理圖分享給大家：

控制分析：

①啟動準備。按下按鈕SB2→接觸器KM線圈得電→KM主觸點和兩個常開輔助觸點均閉合→KM主觸點閉合為變頻器接通主電源，一個KM常開輔助觸點閉合鎖定KM線圈得電，另一個KM常開輔助觸點閉合為中間繼電器KA1、KA2線圈得電做準備。

②正轉控制。按下按鈕SB4→繼電器KA1線圈得電→KA1的1個常閉觸點斷開，3個常開觸點閉合→KA1的常閉觸點斷開使KA2線圈無法得電，KA1的3個常開觸點閉合分別鎖定KA1線圈得電、短接按鈕SB1和接通STF、SD端子→STF、SD端子接通，相當于STF端子輸入正轉控制信號，變頻器U、V、W端子輸出正轉電源電壓，驅動電動機正向運轉。調節端子10、2、5外接電位器RP，變頻器輸出電源頻率會發生改變，電動機轉速也隨之變化。

③停轉控制。按下按鈕SB3→繼電器KA1線圈失電→3個KA常開觸點均斷開，其中1個常開觸點斷開切斷STF、SD端子的連接，變頻器U、V、W端子停止輸出電源電壓，電動機停轉。

④反轉控制。按下按鈕SB6→繼電器KA2線圈得電→KA2的1個常閉觸點斷開，3個常開觸點閉合→KA2的常閉觸點斷開使KA1線圈無法得電，KA2的3個常開觸點閉合分別鎖定KA2線圈得電、短接按鈕SB1和接通STR、SD端子→STR、SD端子接通，相當于STR端子輸入反轉控制信號，變頻器U、V、W端子輸出反轉電源電壓，驅動電動機反向運轉。

⑤變頻器異常保護。若變頻器運行期間出現異常或故障，變頻器B、C端子間內部等效的常閉開關斷開，接觸器KM線圈失電，KM主觸點斷開，切斷變頻器輸入電源，對變頻器進行保護。

若要切斷變頻器輸入主電源，可在變頻器停止工作時按下按鈕SB1，接觸器KM線圈失電，KM主觸點斷開，變頻器輸入電源被切斷。由于在變頻器正常工作期間（正轉或反轉），KA1或KA2常開觸點閉合將SB1短接，斷開SB1無效，這樣做可以避免在變頻器工作時切斷主電源。
