分享一個變頻器的接線圖，包括變頻器主回路的接線方法，變頻器參數設定，控制回路實現電機正轉，需要接一個中間繼電器，控制接點輸入公共端和正轉啟動分別接到中間繼電器的常開觸點。

變頻器接線圖

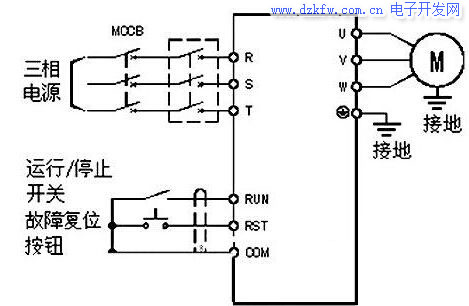

變頻器接線圖如下：

變頻器主回路接線：(R、S、T)分別為電源進電，變頻器輸出端子（U、V、W）分別接到電動機上。

控制回路一般的要電機正轉的話，就用一個中間繼電器，把這二點，控制接點輸入公共端和正轉啟動分別接到中間繼電器的常開觸點，當中間繼電器得電，電機正轉，失電，電機停止。

變頻器的參數設定：

常見有參數有變頻器頻率設定、運行操作、最高頻率、基本頻率、額定電壓、最高輸出電壓、加速時間、減速時間、直流制動開始頻率、直流制動時間、起動頻率值、起動頻率保持時間、停止頻率、數據保護、功能代碼說明、LCE監視、反向旋轉禁止、熱繼動作電流等。

只要按照不同廠家的變頻器設置即可。
