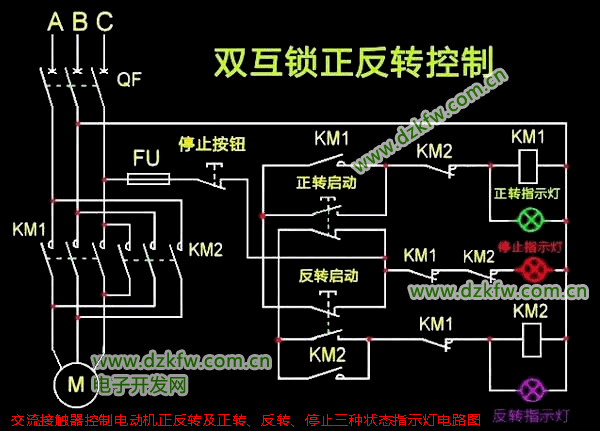

交流接觸器控制電動機正反轉及正轉、反轉、停止三種狀態指示燈電路圖，見下圖所示。雙互鎖正反轉控制電路圖如下：

●KM1為電動機正轉交流接觸器；KM2為電動機反轉交流接觸器。
●利用電動機正轉時，交流接觸器KM1線圈必須得電、反轉時接觸器KM2線圈必須得電的狀態，在兩只交流接觸器線圈上并聯兩只工作電壓與交流接觸器線圈工作電壓一樣的指示燈，即可完成電動機正反轉指示燈。
●而停止運行狀態指示燈則是利用兩只交流接觸器的常閉觸點來串聯一個電壓為380V的指示燈，完成停止指示燈的指示狀態。只要正轉KM1與反轉KM2
它們其中任何一個工作，即此時常閉觸點轉換為常開觸點，停止指示燈就不能形成閉合回路，所以它不會亮。
●有了上圖所示的電路圖，即可依葫蘆畫瓢了，就是這么簡單的接線即可。
♥友情提示，上圖中的正轉啟動按鈕與反轉啟動按鈕都是雙層的，就是里面有一組常閉和一組常開觸點，正轉與反轉它們之間互相互鎖，避免誤動作。
