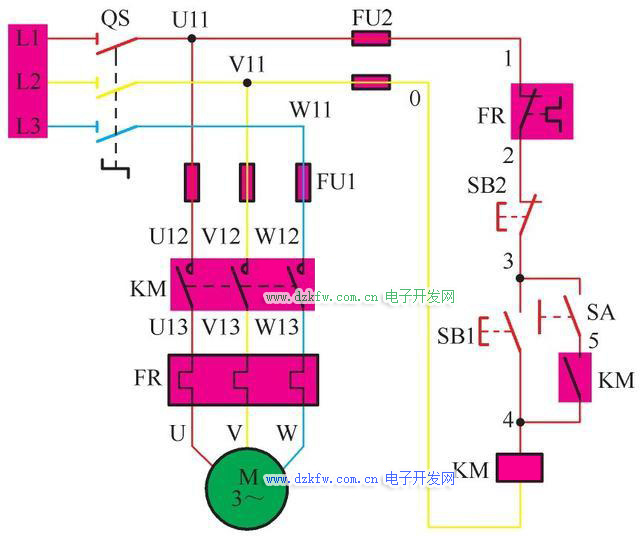

連續與點動混合控制線路是一種既能進行點動控制，又可以實現連續運行控制的電動機控制線路。實現連續與點動混合控制的方式很多，圖示是一種較常見的連續與點動混合控制線路。點動和自鎖的電路圖


從圖可以看出，該線路是在帶過載保護的自鎖正轉控制線路的自鎖電路中串接一個手動開關SA而成的。線路工作在點動方式還是連續方式，由手動開關SA來決定。
當手動開關SA斷開時，線路工作在點動控制方式的工作過程
按下啟動按鈕SB1→接觸器KM線圈得電→KM主觸點閉合→電動機通電運轉；松開按鈕SB1→KM線圈失電→KM主觸點斷開→電動機斷電停止運轉。
當手動開關SA閉合時，線路工作在連續控制方式的工作過程分析如下：
按下啟動按鈕SB1→接觸器KM線圈得電→KM主觸點、常開輔助觸點均閉合→電動機通電運轉；松開按鈕SB1→KM線圈依靠SA和已閉合的常開輔助觸點供電→KM主觸點仍保持閉合→電動機繼續運轉；按下停止按鈕SB2→KM線圈失電→KM主觸點、常開輔助觸點均斷開→電動機斷電停止運轉。
